HSSM-1270/1.2 zaginarka z napędem elektrycznym

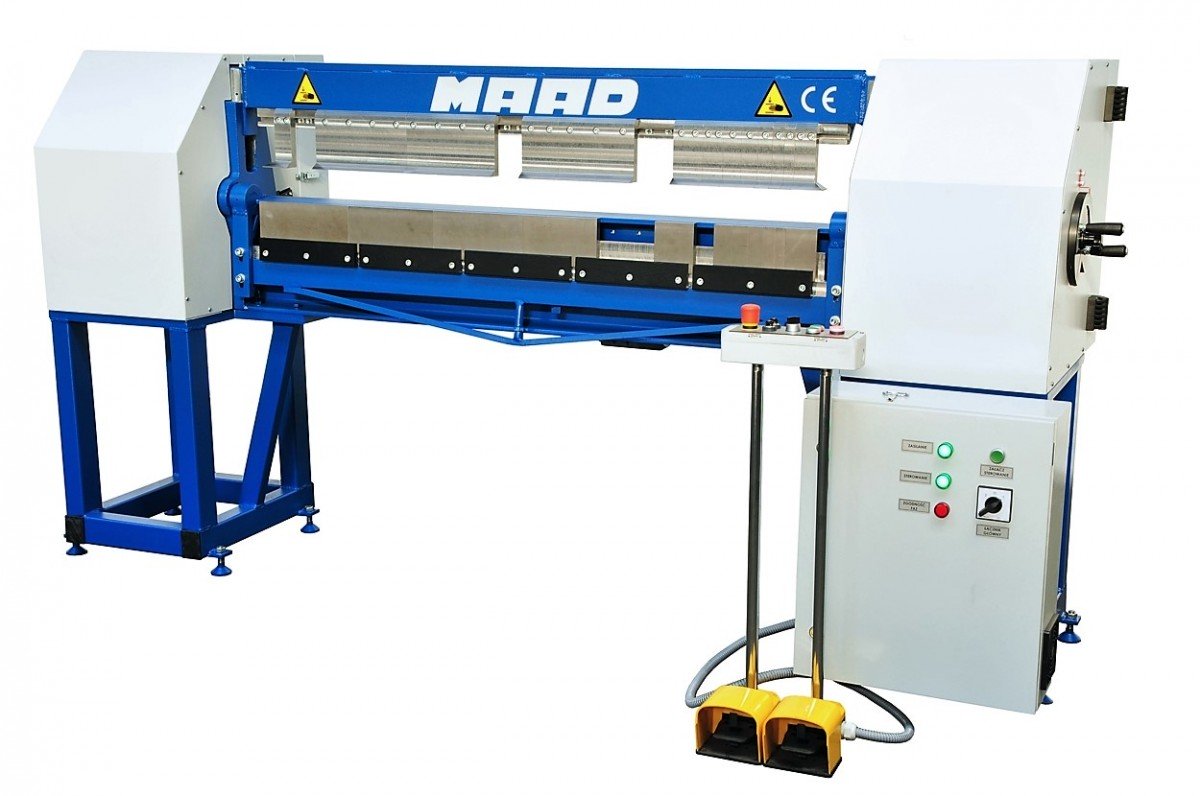

HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 1

Szerokość robocza:

1270 mm

Max. grubość blachy:

1.2 mm dla Rm < 400 MPa

Max. kąt zagięcia: 155°

Prześwit między belkami: 80 mm

Szerokość belki

zaginającej: 15 mm

Waga: 650 kg

Szerokości segmentów belki dociskowej i gnącej: 25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 250, 270 mm

Zaginarka HSSM-1270/1.2 z napędem elektrycznym:

  • innowacyjna konstrukcja,

  • nowoczesne rozwiązania techniczne,

  • sterowanie na wysięgu,

  • regulowane prędkości pracy,

  • wymienne elementy robocze,

  • dolna i górna listwa dzielona

  • certyfikat CE,

  • szybsza praca dla jednego operatora,

  • większa precyzja pozycjonowania detalu dzięki wolnym rękom,

  • większa wydajność,

  • zwiększona ergonomia pracy.

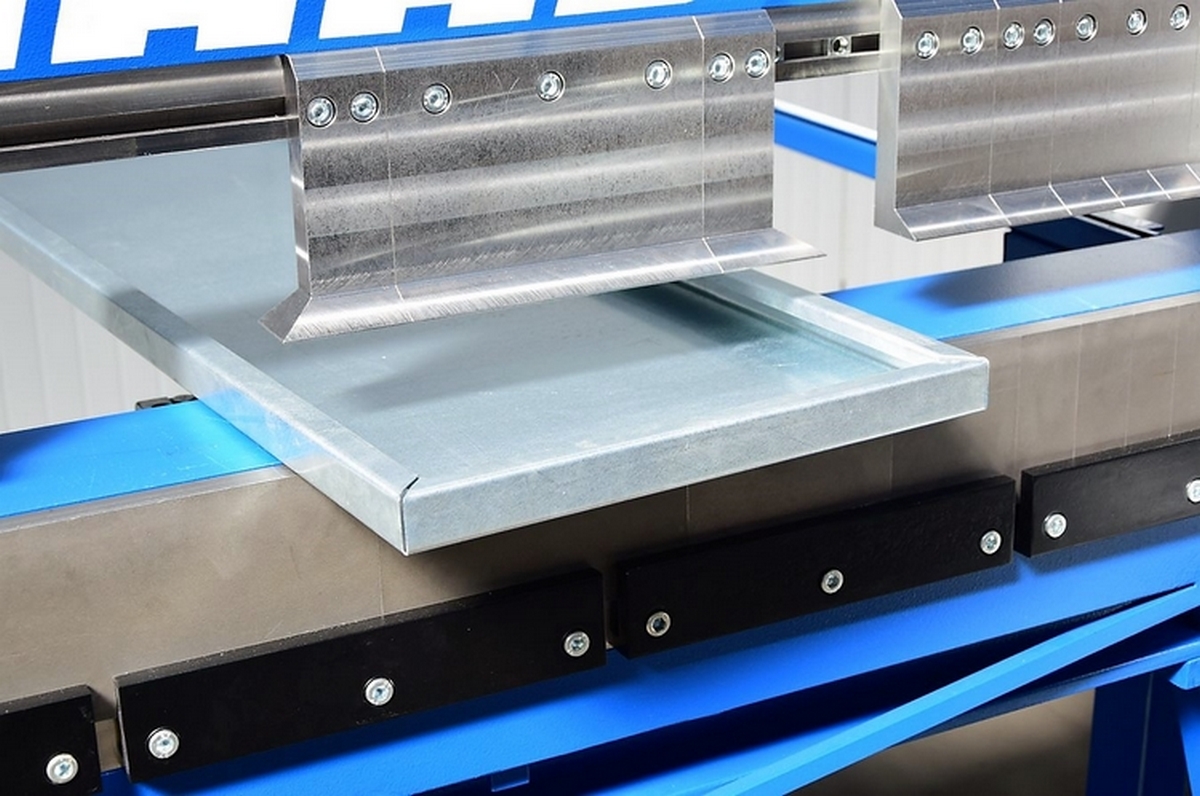

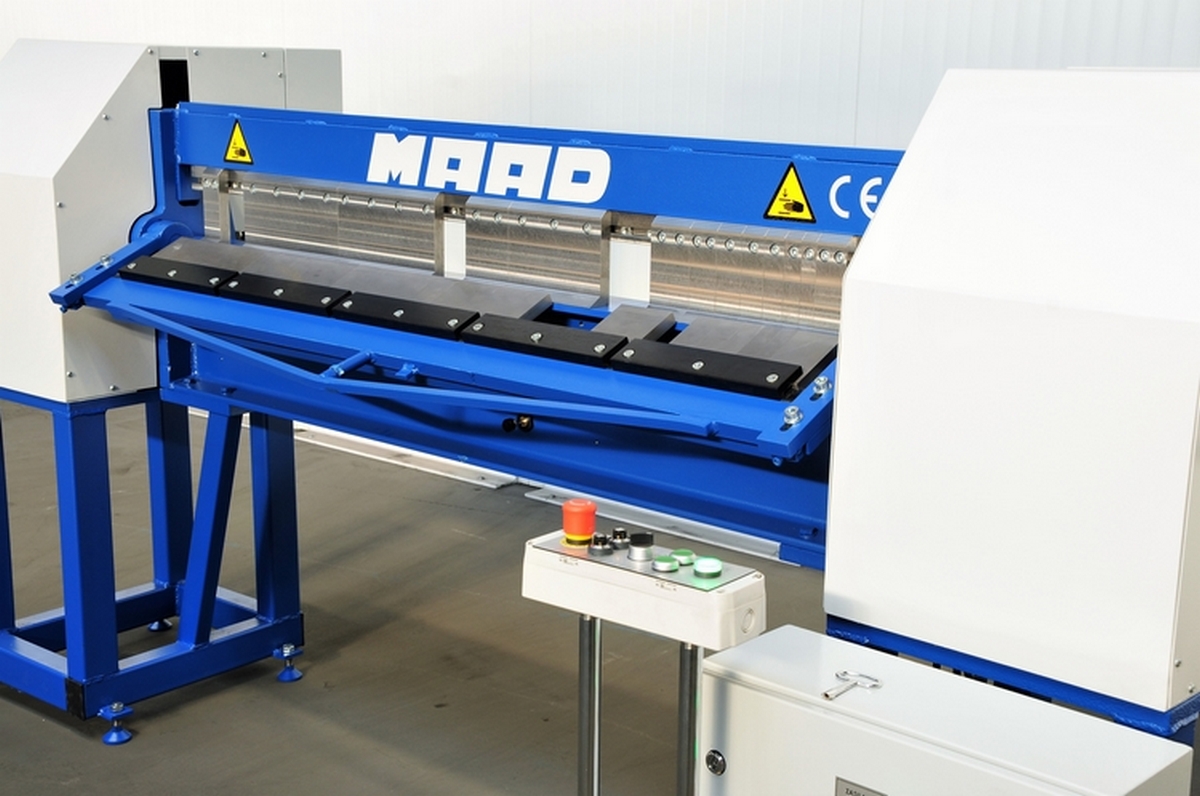

Jest to nowoczesna maszyna o zwartej konstrukcji, prosta w obsłudze, funkcjonalna i niezawodna w użytkowaniu. Służy do zaginania blach cienkich do grubości do 1.2 mm dla Rm do 400 MPa wzdłuż linii prostej pod określonym kątem. Zastosowane wymienne segmenty robocze w belkach dociskowej i gnącej dają duże możliwości zastosowania zaginarki nie tylko w branży dekarskiej, ale również w różnych gałęziach przemysłu gdzie potrzebna jest powtarzalność i duża wydajność obróbek blach. Bezstopniowa regulacja prędkości belek roboczych z pulpitu zaginarki i możliwość ustawienia kąta gięcia blachy stawia ten model zaginarki w grupie najbardziej funkcjonalnych maszyn tego rodzaju oferowanych na naszym rynku przez producentów krajowych i zagranicznych. Rozwiązanie konstrukcyjne napędu belek: dociskowej i gnącej, chronione jest patentem NR 230852.

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

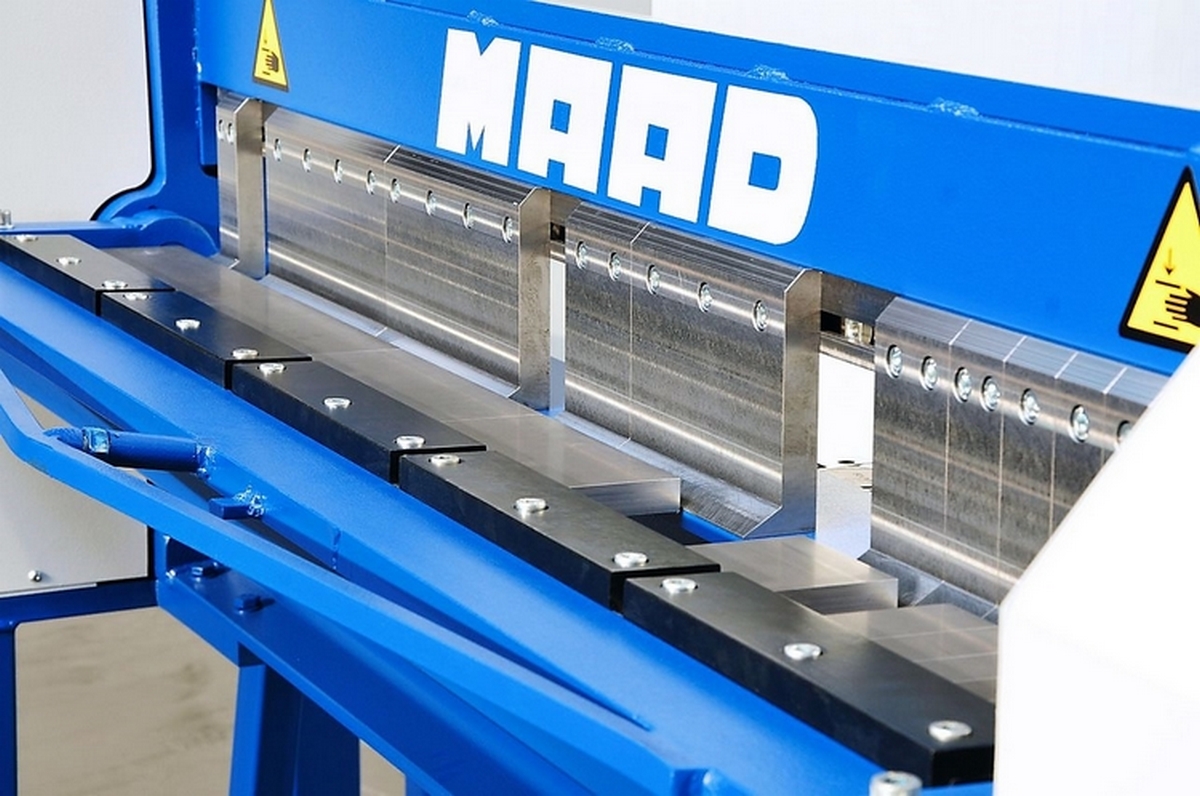

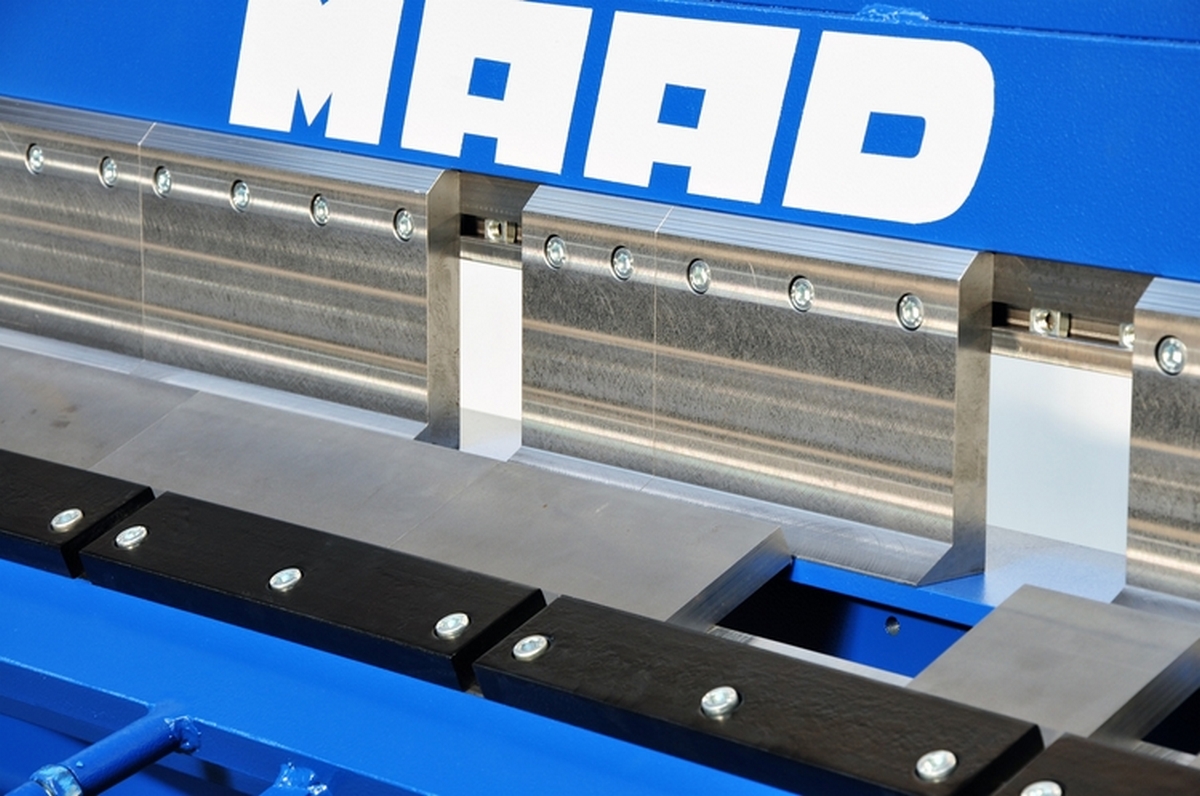

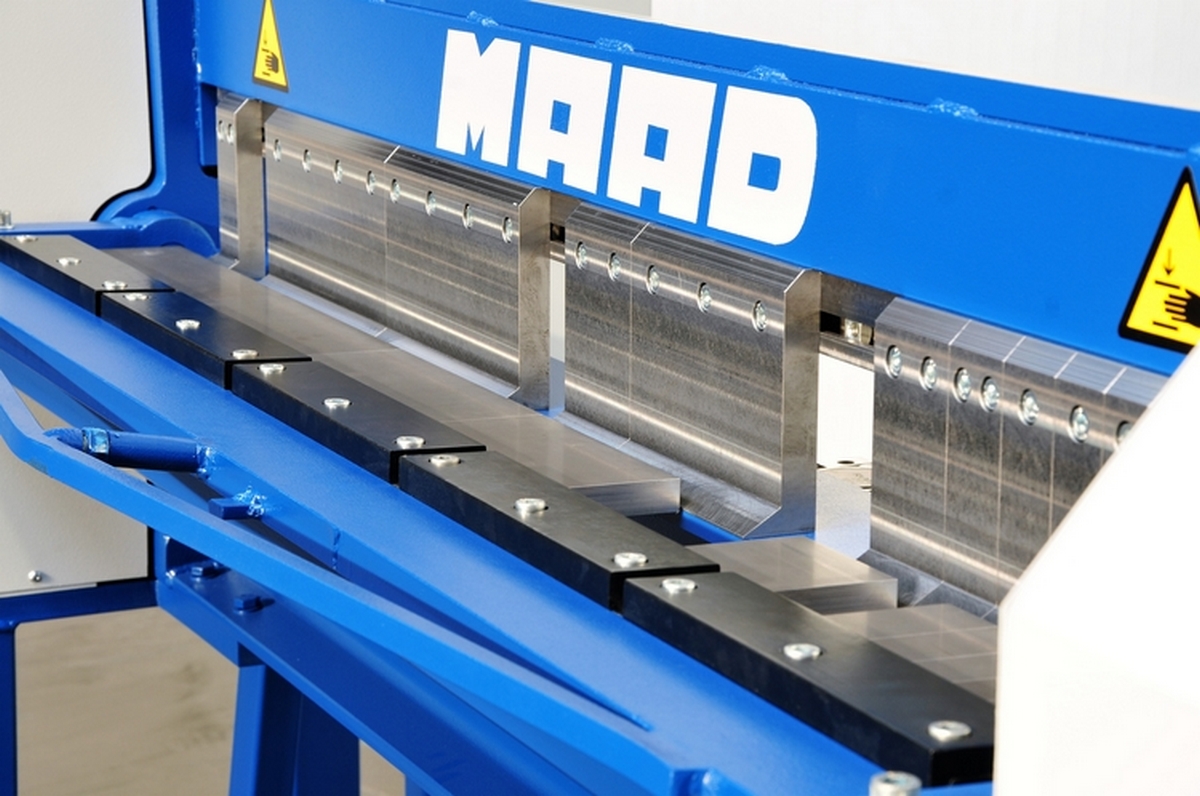

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Wyposażona jest w wymienne segmenty pozwalające na wykonywanie bardzo skomplikowanych obróbek. Jest podnoszona i opuszczana za pomocą pedałów nożnych a prędkość przesuwu belki ustawiana jest za pomocą potencjometru znajdującego się na pulpicie sterującym.

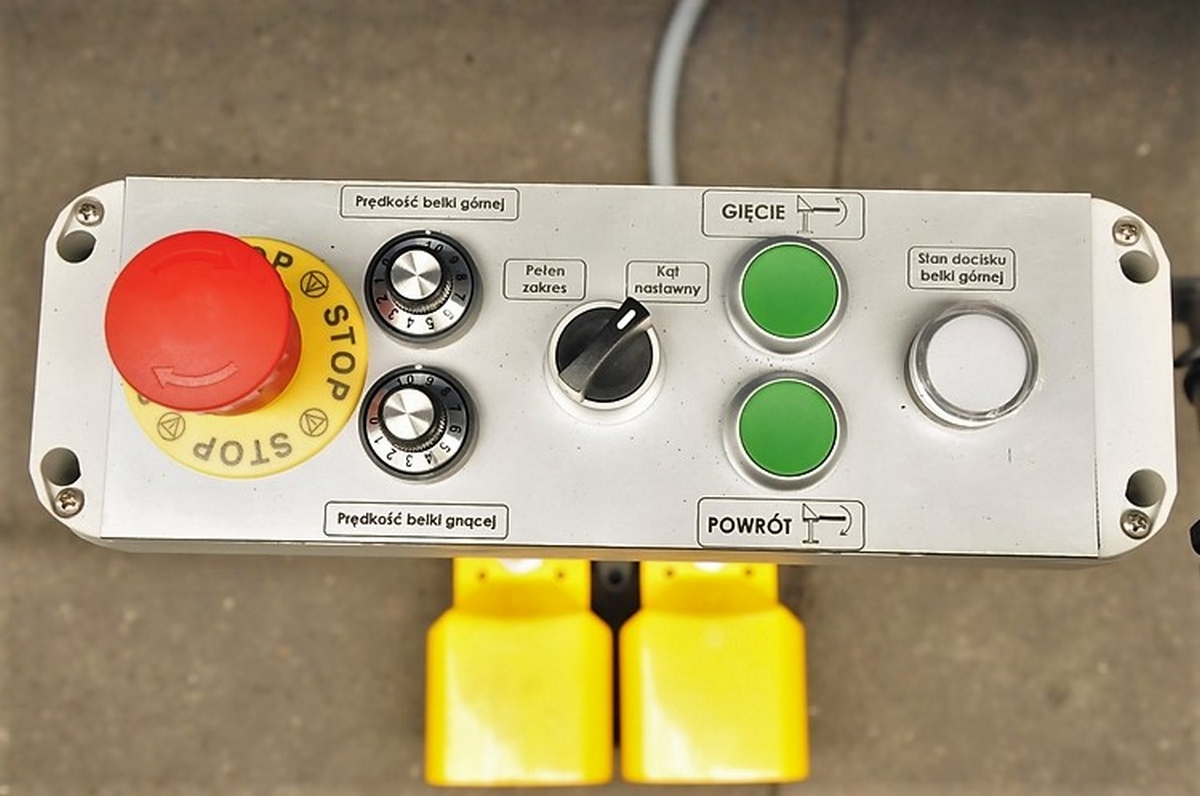

Belka gnąca również jest wyposażona w wymienne segmenty robocze. Ruch obrotowy belki gnącej realizowany jest za pomocą przycisków z pulpitu sterującego, a jej prędkość regulowana jest bezstopniowo za pomocą niezależnego potencjometru umiejscowionego na pulpicie sterującym.

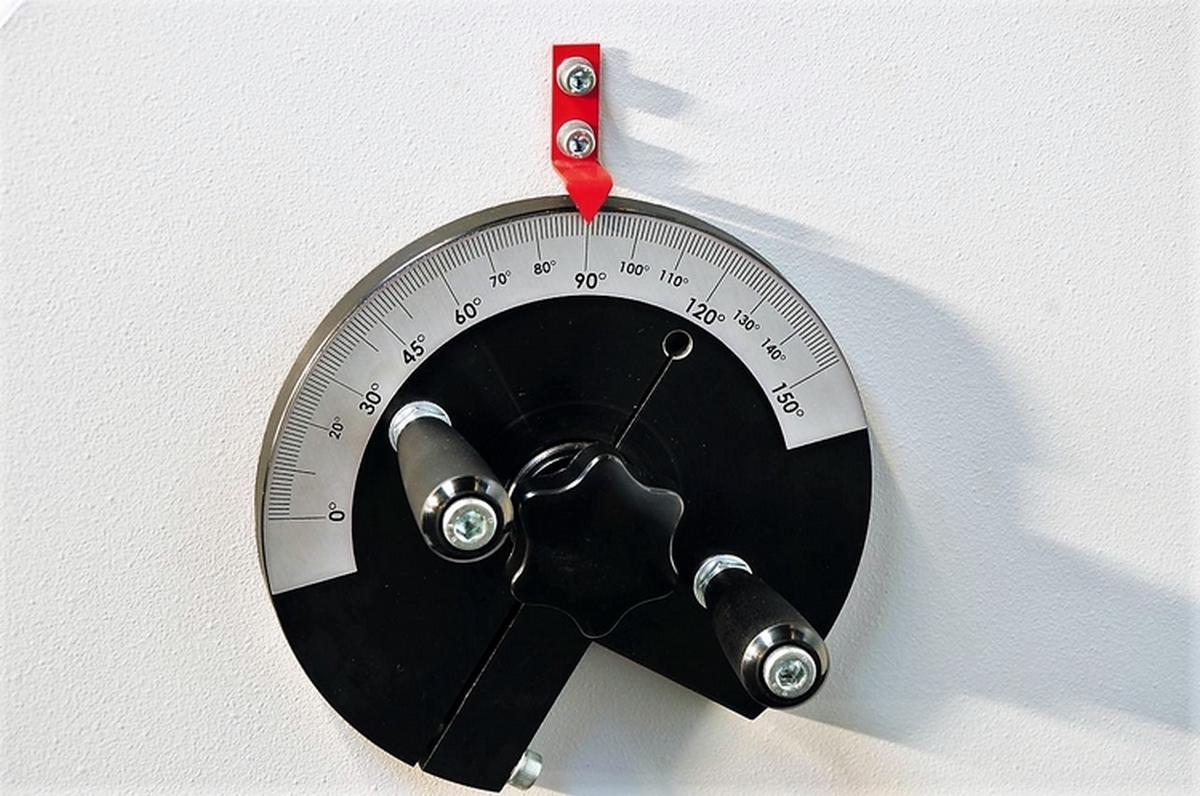

Pokrętło z blokadą umożliwia bezstopniowe ustawienie kąta gięcia zaginanej blachy w zakresie od 0 do 155 stopni. Wyboru zakresu ruchu belki gnącej (ruch do ustawionego kąta gięcia lub ruch w całym zakresie pracy belki gnącej) dokonywany jest za pomocą przełącznika znajdującego się na pulpicie sterującym zaginarki.

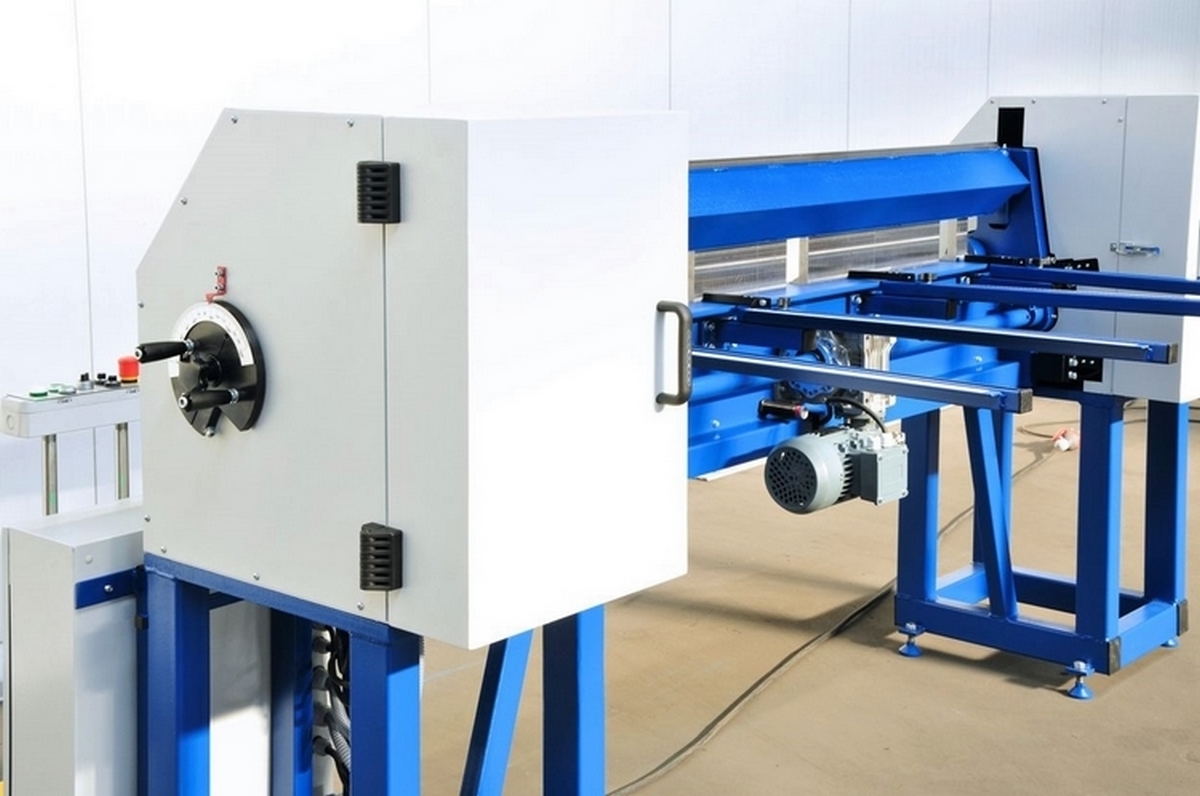

Elektryczno-mechaniczny napęd sterowany pedałami pozwala operatorowi posługiwać się obiema rękami - ruch belki dociskowej za pomocą pedałów nożnych pozwala operatorowi na dokładne oburęczne ustawienie blachy w przestrzeni roboczej zaginarki.

Maszyna standardowo jest wyposażona w niezależne zderzaki z podziałką milimetrową do ustawienia położenia obrabianego materiału pełniące również funkcję stołu.

Instalacja elektryczna zaginarki przystosowana do zasilania z sieci trójfazowej prądu przemiennego 400 V / 50 Hz w 5-przewodowym układzie TN-S lub TN-C-S.

Dla bezpieczeństwa obsługi wszystkie elementy sterujące belkami roboczymi oraz zamontowane w pulpicie zaginarki zasilane są napięciem 24 V.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.



  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 8
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 10
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 11
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 12

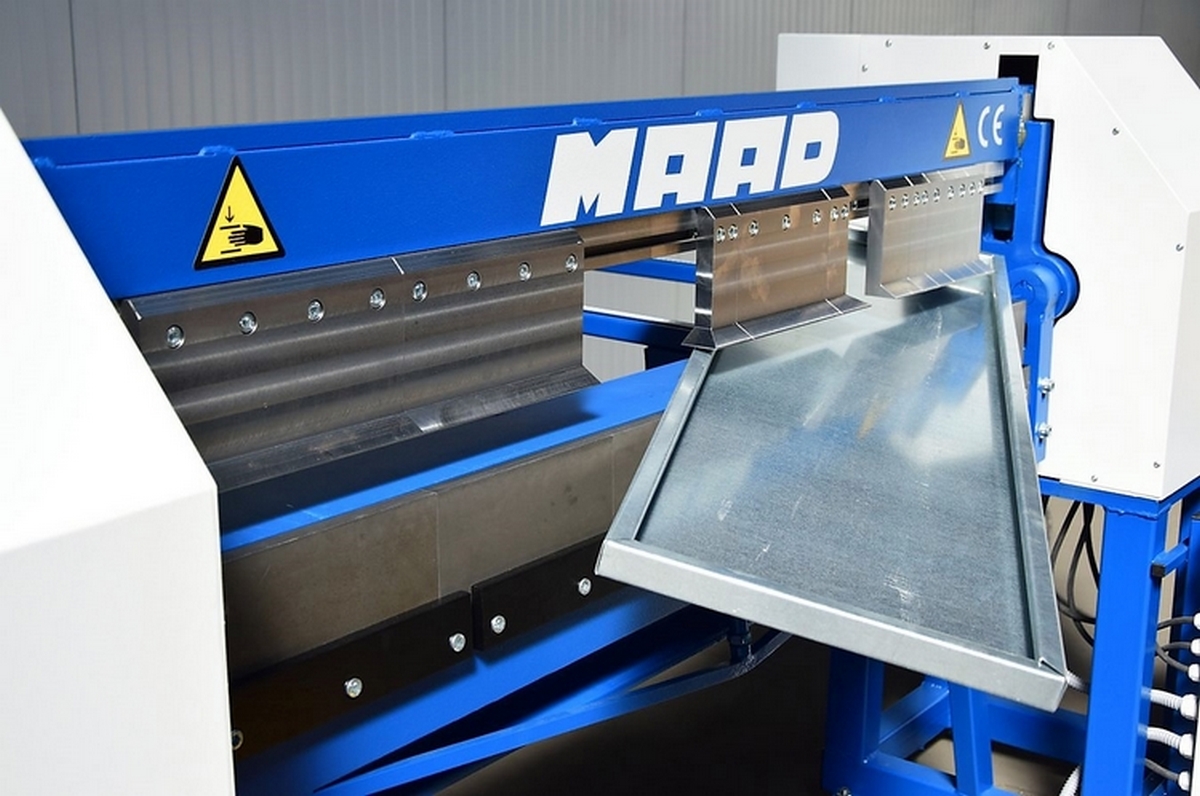

  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 13
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 14
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 15
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 16
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 17
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 2

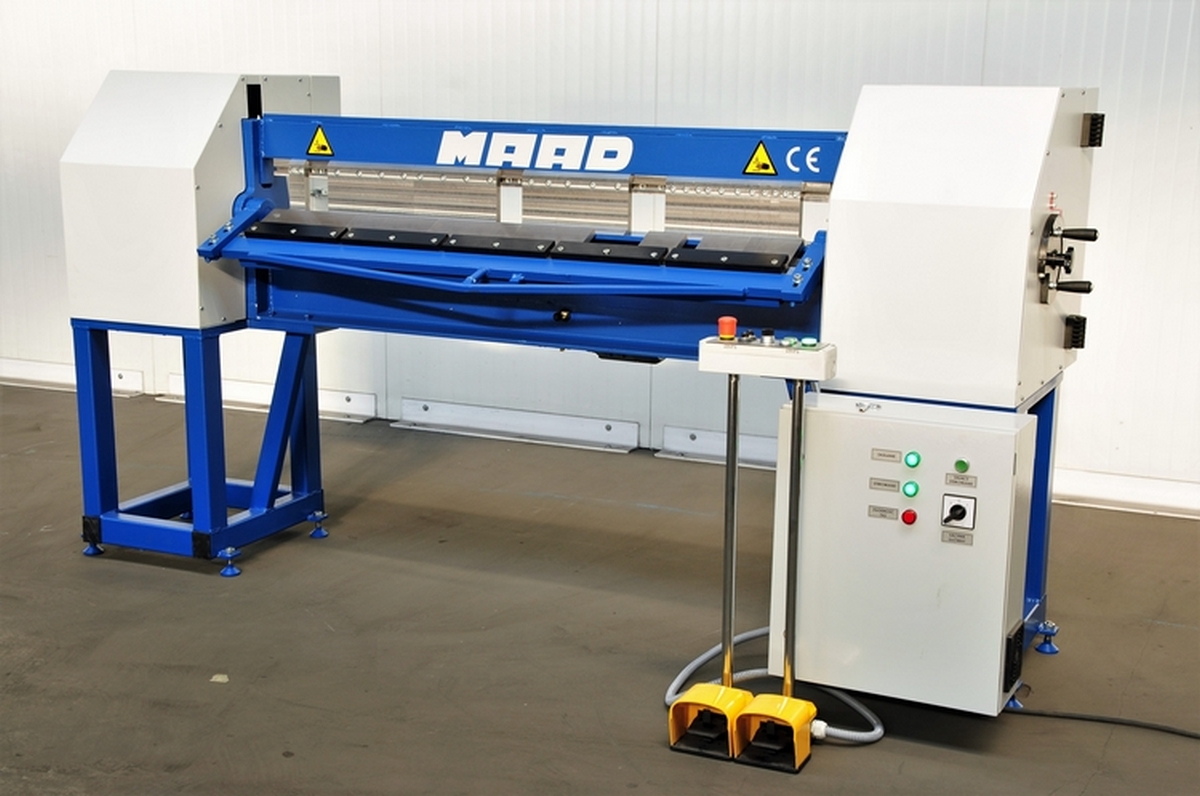

  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 3
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 4
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 5
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 6
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 7
  • HSSM-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 9

Obróbka CNC

Wszystkie podzespoły oraz elementy robocze naszych zaginarek obrabiamy na maszynach numerycznych - CNC



Specjalistyczne frezarki CNC o odpowiednich długościach 3,0m oraz 4,0m umożliwiają obróbkę belek roboczych z dużą precyzją



WIĘCEJ

NASI PARTNERZY BIZNESOWI

fakro
Od 2013r. nasze produkty są w Programie Partnerskim firmy Fakro!
blachotrapez
Współpracujemy także z jednym z największych producentów blach - Blachotrapez
sid
Firma SID - oficjalny dystrybutor naszych urządzeń
  • AKTUALNOŚCI

    Katalog 2019

    Szanowni Klienci,

    zapraszamy do zapoznania się z nowym katalogiem naszych produktów.

    WIĘCEJ
  • AKTUALNOŚCI

    Patent

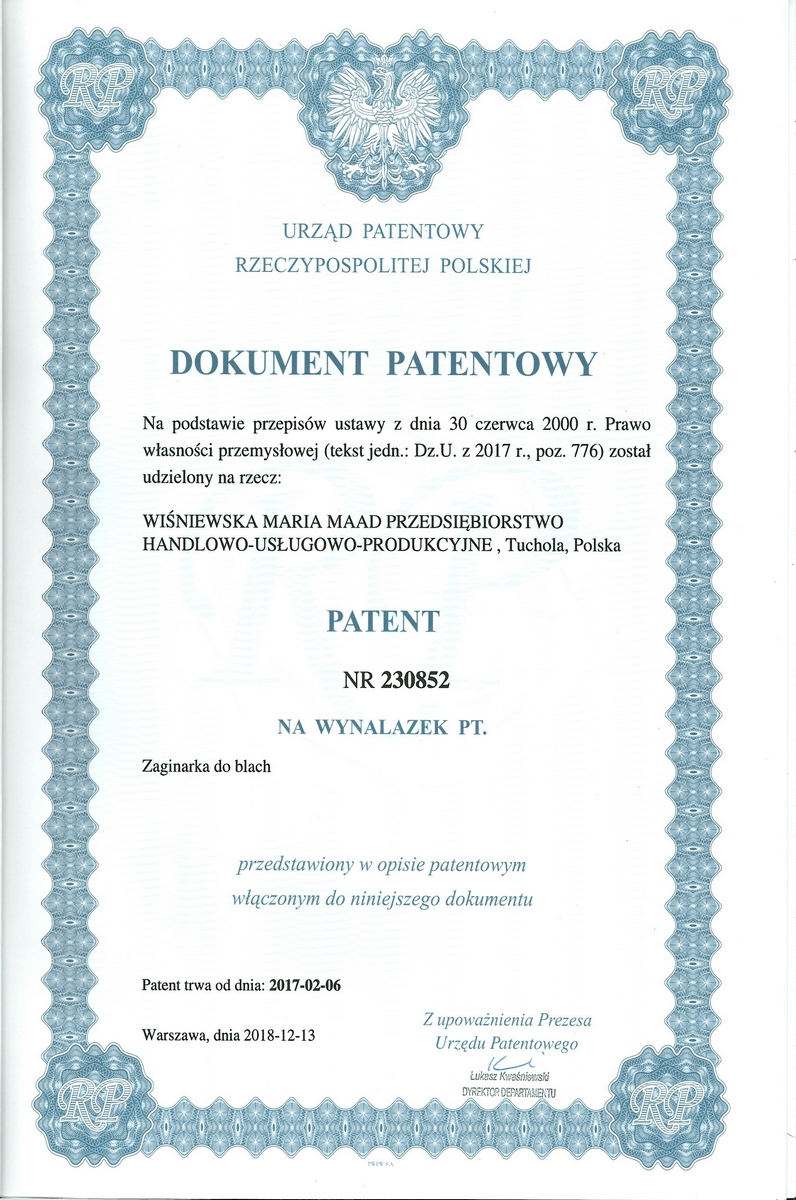

    Z wielką przyjemnością informujemy o wydaniu przez Urząd Patentowy Rzeczypospolitej Polskiej Patentu Nr 230852 na rozwiązania konstrukcyjne zastosowane w naszych zaginarkach.
