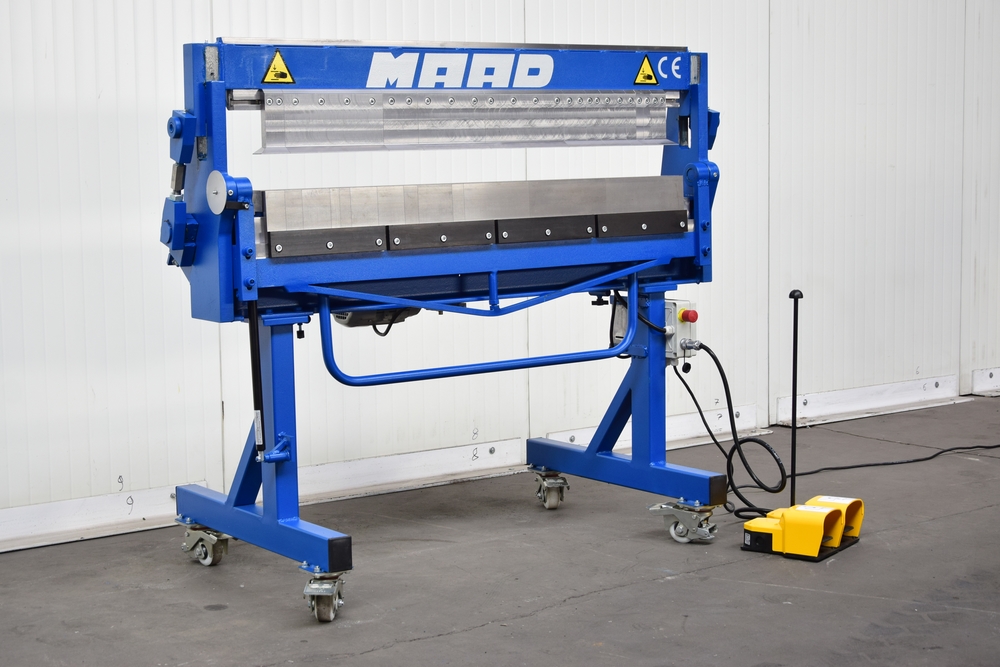

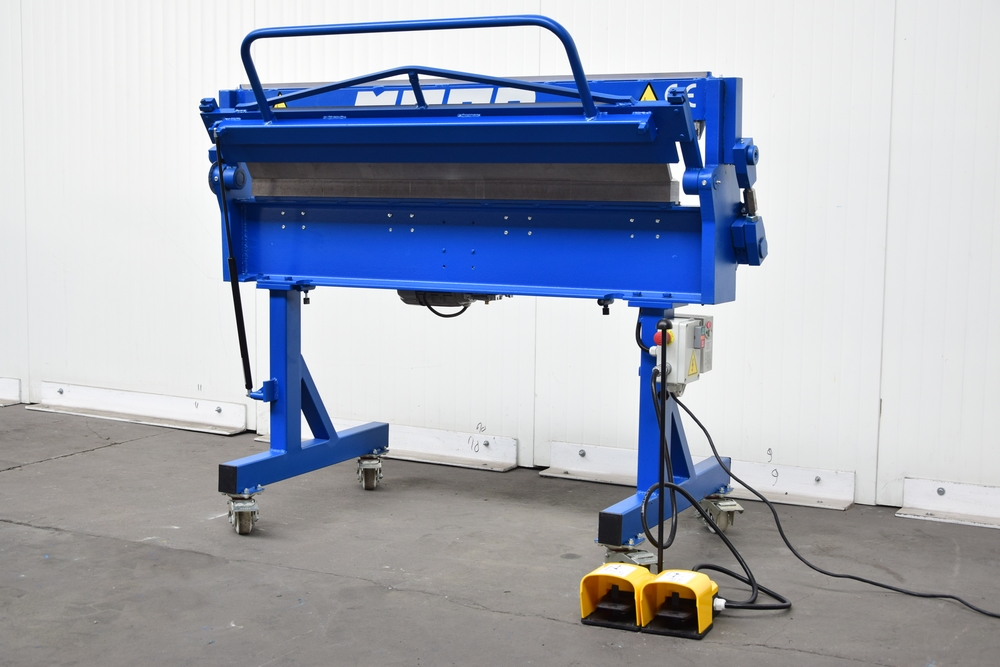

HSTE-1270/1.2 zaginarka z napędem elektrycznym

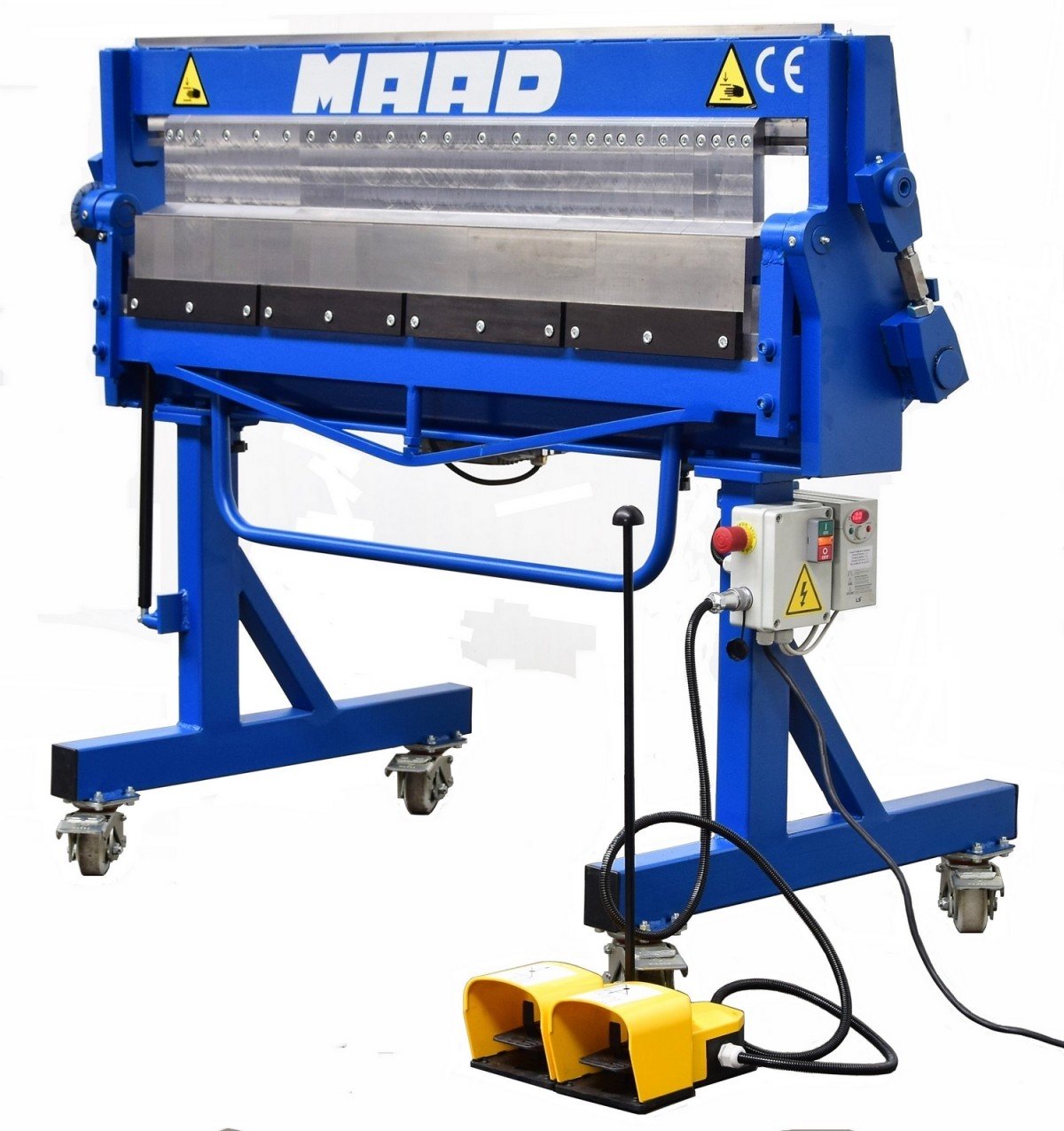

HSTE-1270/1.2 zaginarka z napędem elektrycznym - Zdjęcie 1

Szerokość robocza:

1270 mm

Max. grubość blachy:

1.2 mm dla Rm < 400 MPa

Max. kąt zagięcia: 155°

Szerokość belki

zaginającej: 15 mm

Waga: 370 kg

Zaginarka segmentowa z napędem elektrycznym belki dociskowej, mająca zastosowanie szczególnie do wykonywania obróbek typu kominowe daszki okapowe, zakończenia ogniomurów i wiele innych. Funkcjonalna budowa zapewnia duży komfort obsługi oraz szeroki zakres praktycznego zastosowania.

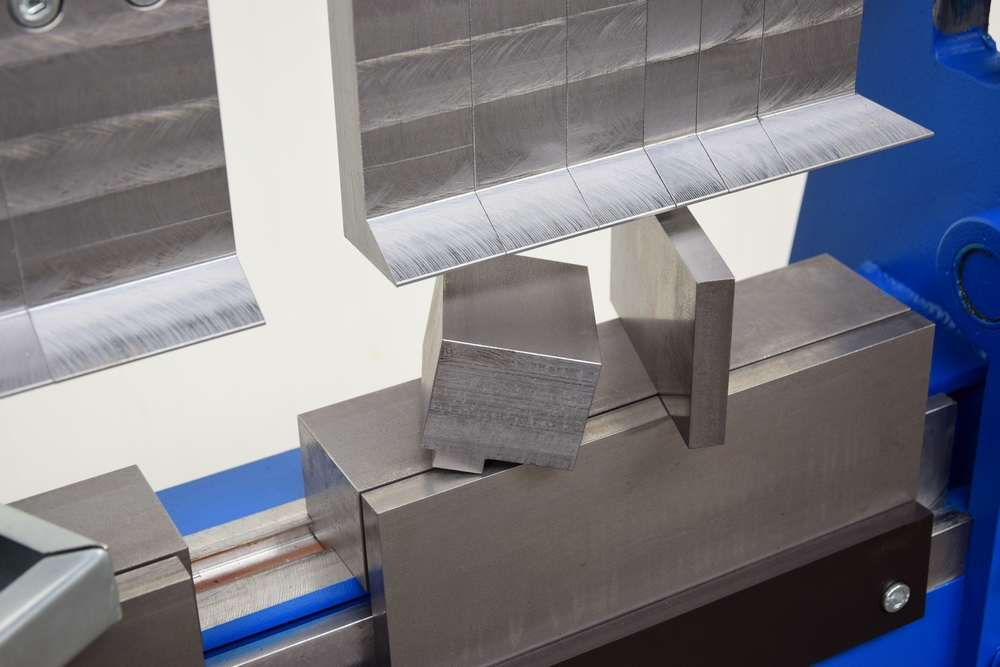

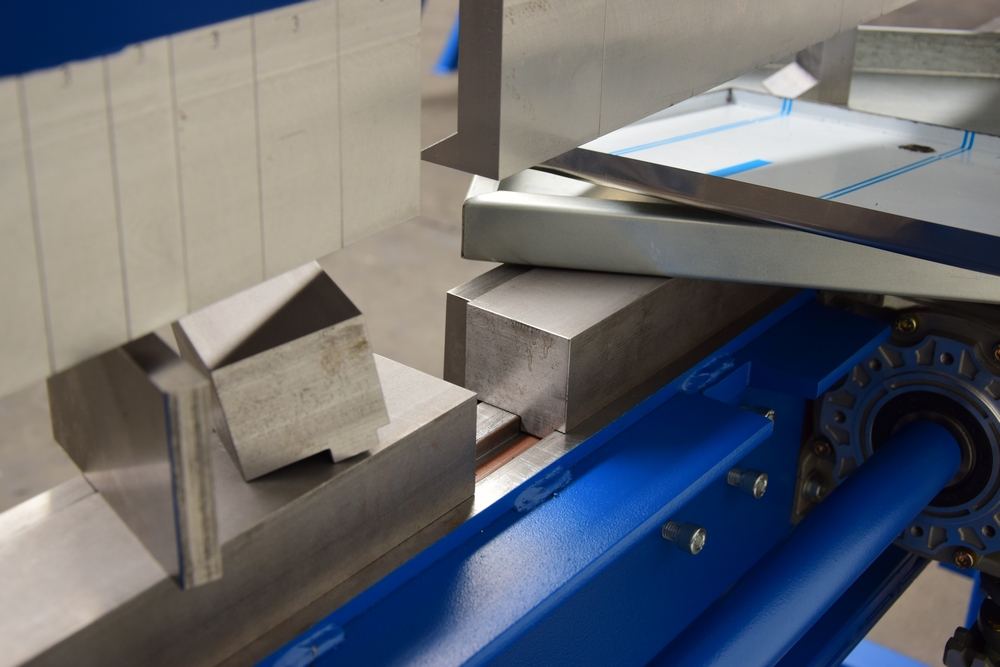

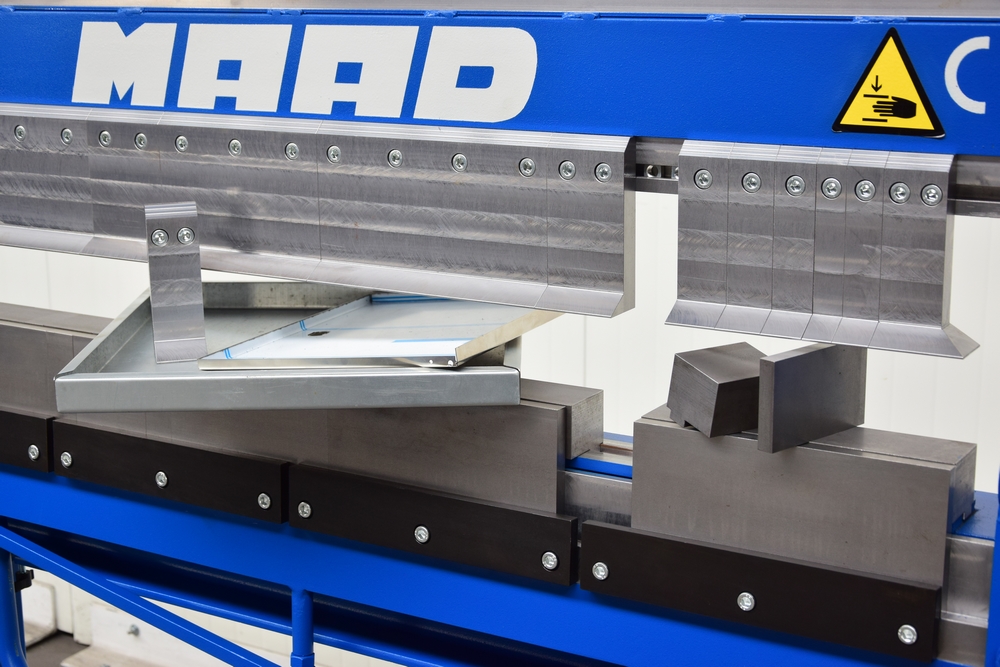

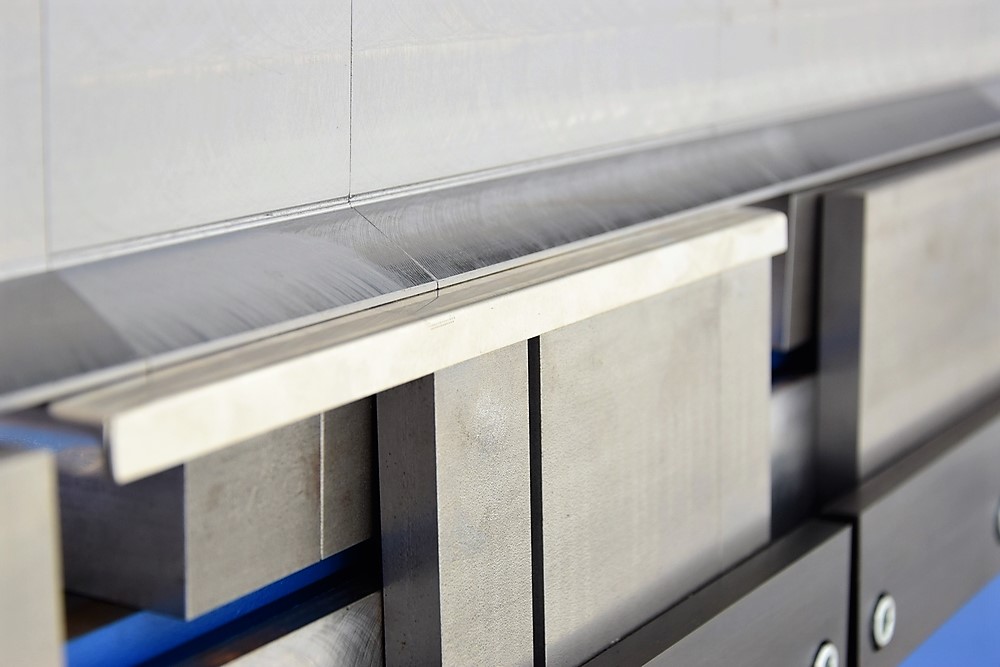

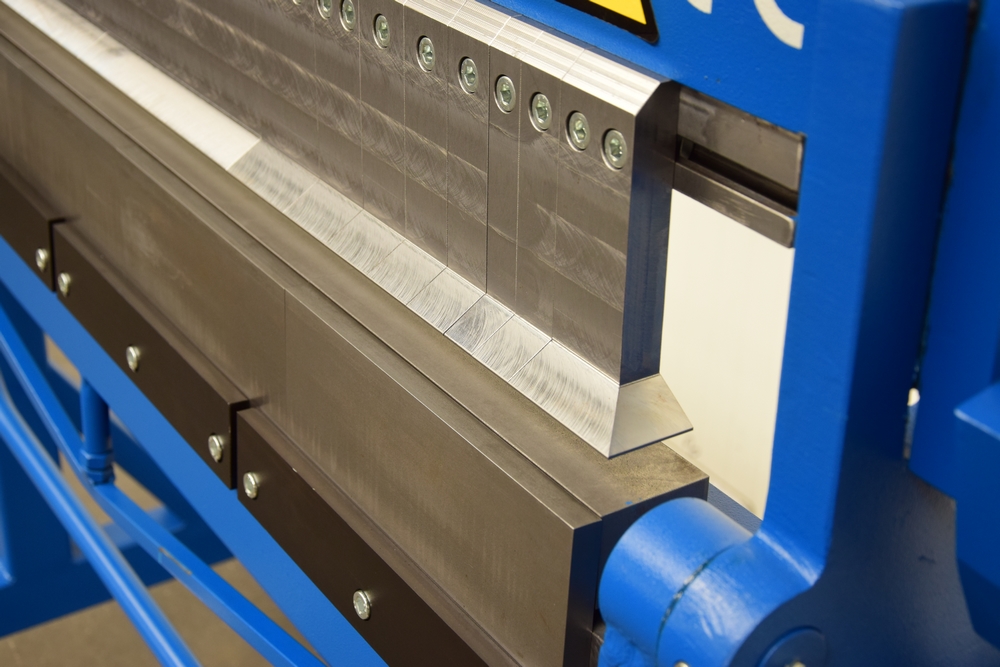

Belki górna, dolna oraz gnąca wyposażone w noże segmentowe o wymiarach: od 25 do 270 mm. Noże są wykonane ze stali jakościowej pozwalającej na długoletnią pracę zaginarki przy zachowaniu odpowiednich parametrów gięcia. Wysokość prześwitu między płaszczyzną gięcia a górnymi nożami to aż 102 mm, między płaszczyzną gięcia a dolną belka to 49,5 mm, maksymalny kąt gięcia aż 155 stopni, a szerokość belki gnącej tylko 15 mm, co w rezultacie przekłada się na bardzo duże możliwości wykonywania różnorodnych obróbek blacharskich.

Stabilna i masywna konstrukcja (masa urządzenia 370 kg) zapewniają bezawaryjne gięcie blach stalowych do grubości 1,2 mm.

Rozwiązanie konstrukcyjne napędu belki dociskowej chronione jest patentem NR 230852.

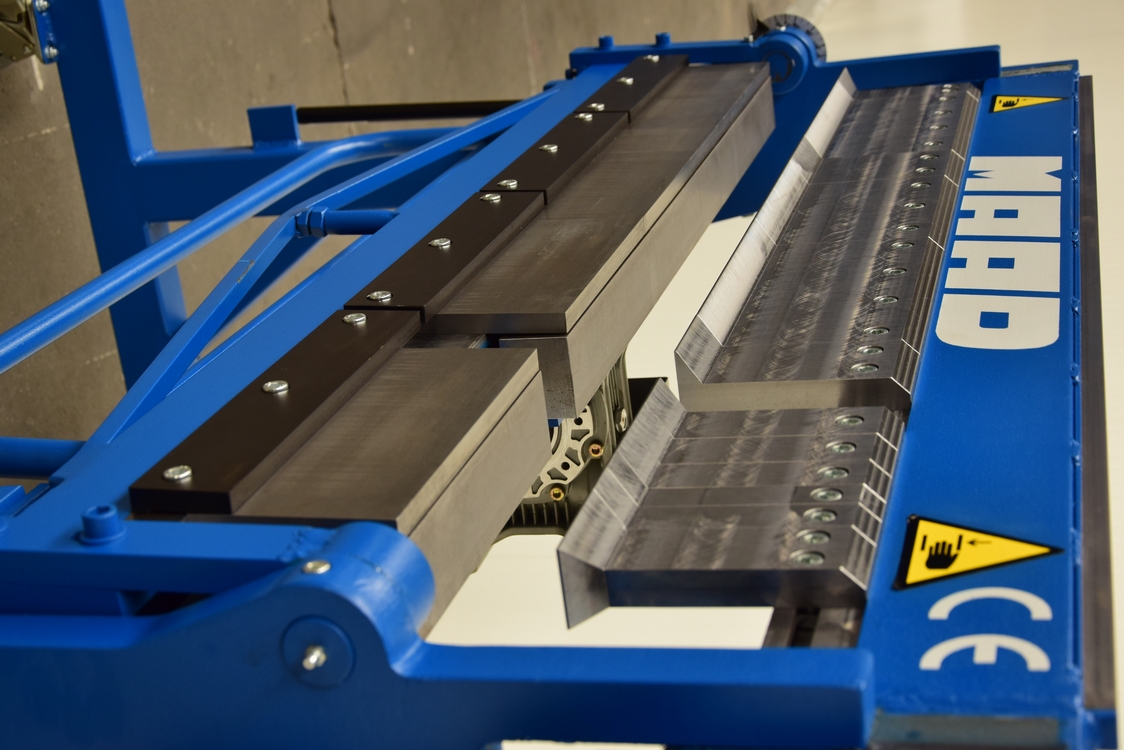

Głównymi elementami roboczymi zaginarki są 3 belki robocze: stała, dociskowa i gnąca.

Belka dociskowa wyposażona jest w wymienne segmenty pozwalające na wykonywanie bardzo skomplikowanych obróbek. Jest ona poruszana za pośrednictwem włączników nożnych. Napęd elektryczny z zastosowaniem falownika LG pozwala na bezstopniową regulację prędkości jej podnoszenia i opuszczania. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

Belka stała jest także wyposażona w wymienne segmenty co zwiększa w znacznym stopniu funkcjonalność maszyny.

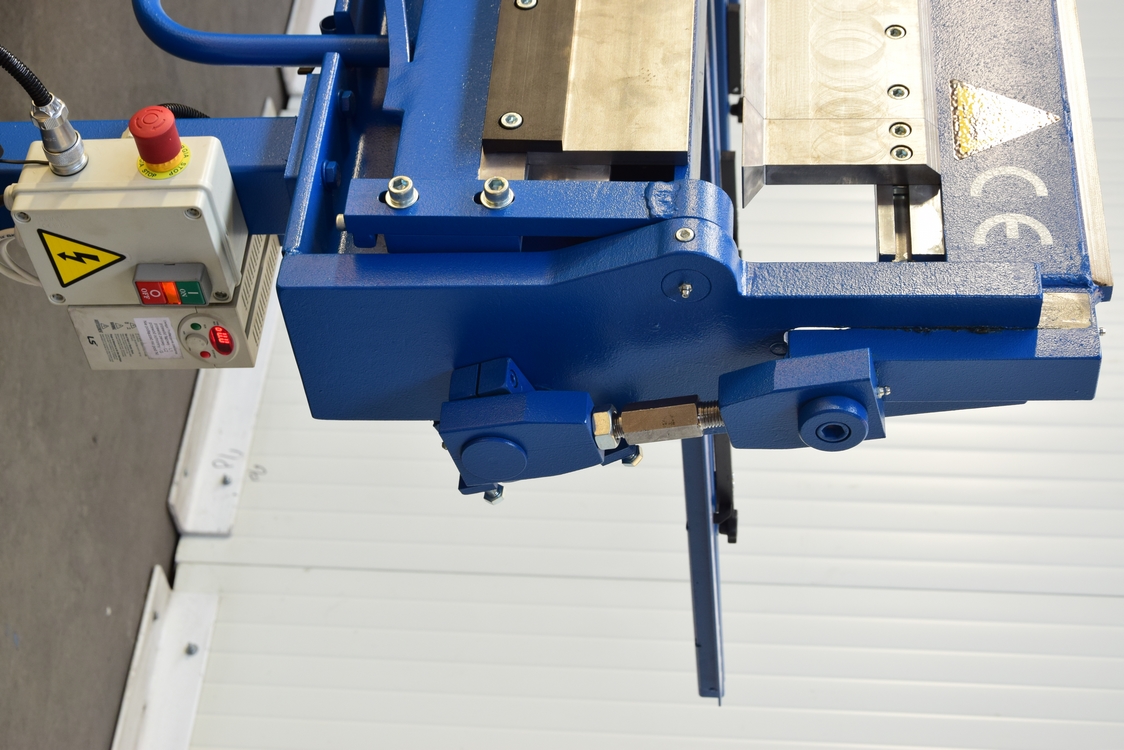

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej wyposażonej również w wymienne segmenty. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy. Siłownik gazowy wspomaga podnoszenie belki gnącej.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Napęd elektryczny belki dociskowej jest jednofazowy - zasilanie napięciem 230V.

Maszyna posiada deklarację zgodności CE

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.

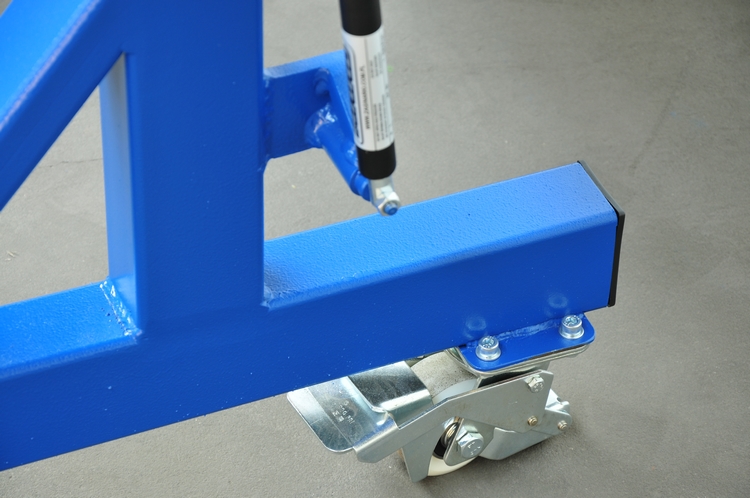

Zaginarka występuje w wersji z kółkami transportowymi lub bez kółek.
