ZGE-2000/1.5 zaginarka z napędem górnej belki

ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 2

Szerokość robocza:

2100 mm

Max. grubość blachy:

1.5 mm dla Rm < 400 MPa

Max. kąt zagięcia: 135°

Szerokość belki

zaginającej: 25 mm

Waga: 420 kg

INNOWACYJNY  system napędowy górnej belki dociskowej.

  • półautomatyczne sterowanie belką dociskową za pomocą dwóch włączników nożnych,
  • sterownie prędkością belki górnej,
  • certyfikat CE,
  • szybsza praca dla jednego operatora,
  • większa precyzja pozycjonowania detalu dzięki wolnym rękom,
  • większa wydajność,
  • zwiększona ergonomia pracy.

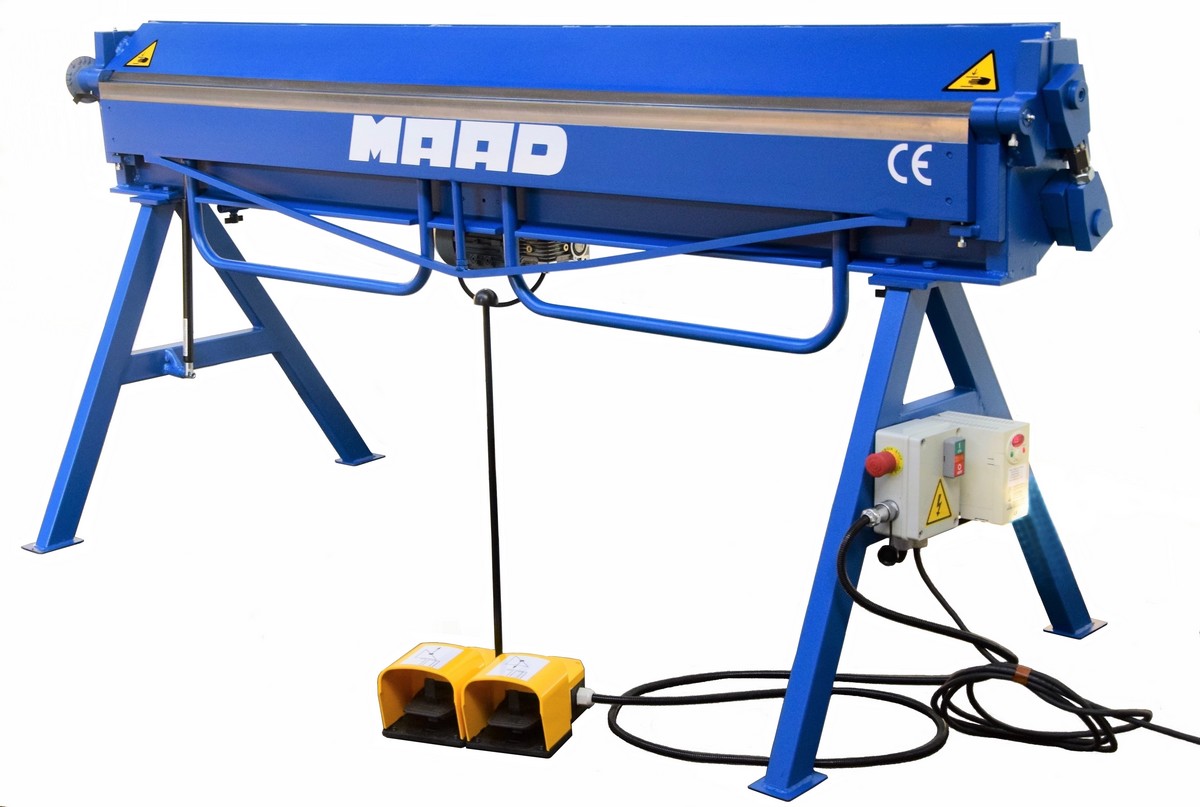

Zaginarka segmentowa ZGE-2000/1.5  jest maszyną o zwartej konstrukcji, prostą w obsłudze. Odpowiednie przekroje belek roboczych i masywne korpusy boków maszyny umożliwiają gięcie blach stalowych o grubości do 1,5 mm. Funkcjonalna i niezawodna w użytkowaniu, gwarantuje bezproblemową eksploatację bez odkształceń elementów roboczych. Sterowanie nożne napędem górnej belki dociskowej zapewnia operatorowi możliwość swobodnego manewrowania materiałem podczas wykonywania obróbek blacharskich.

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

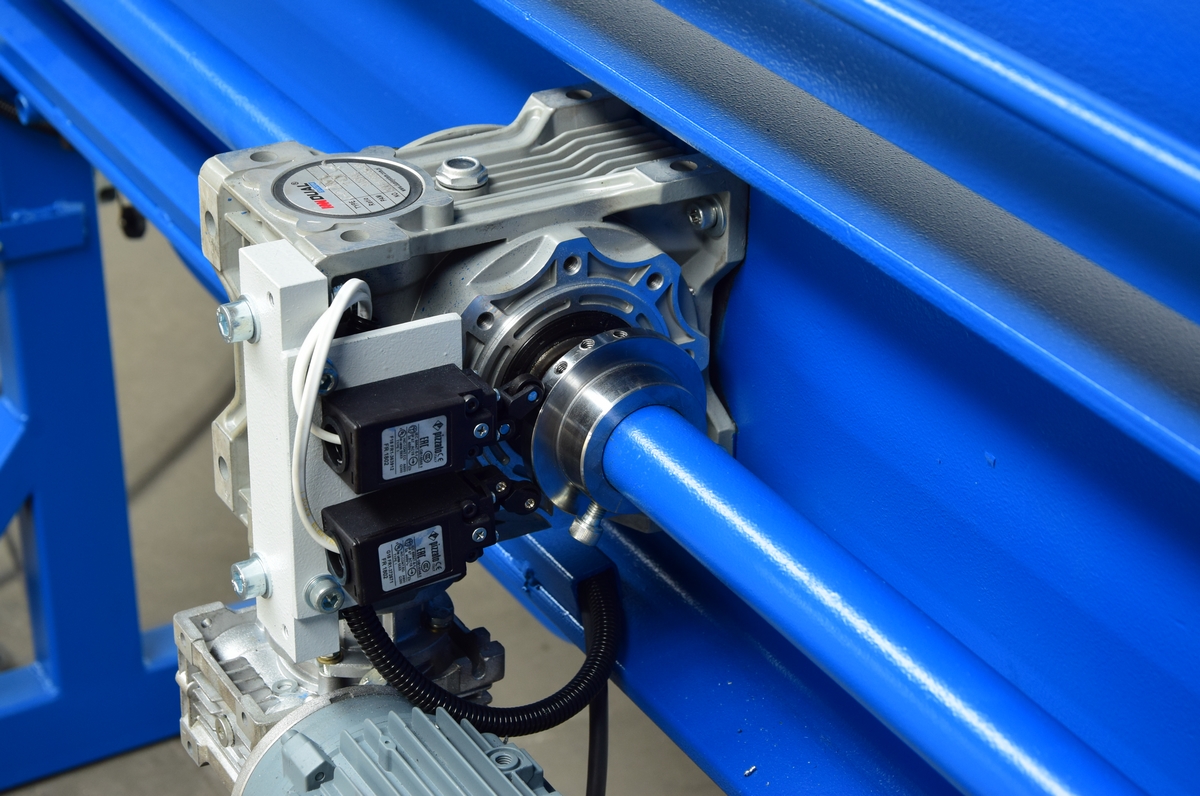

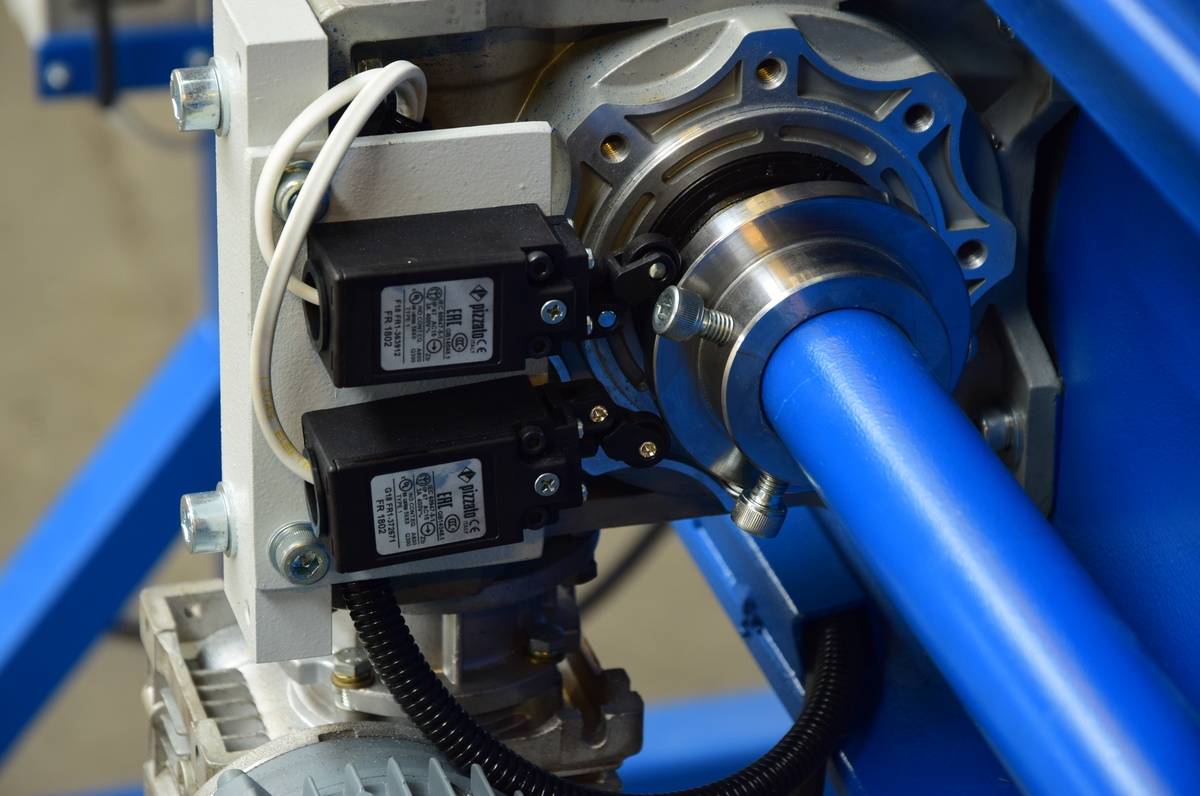

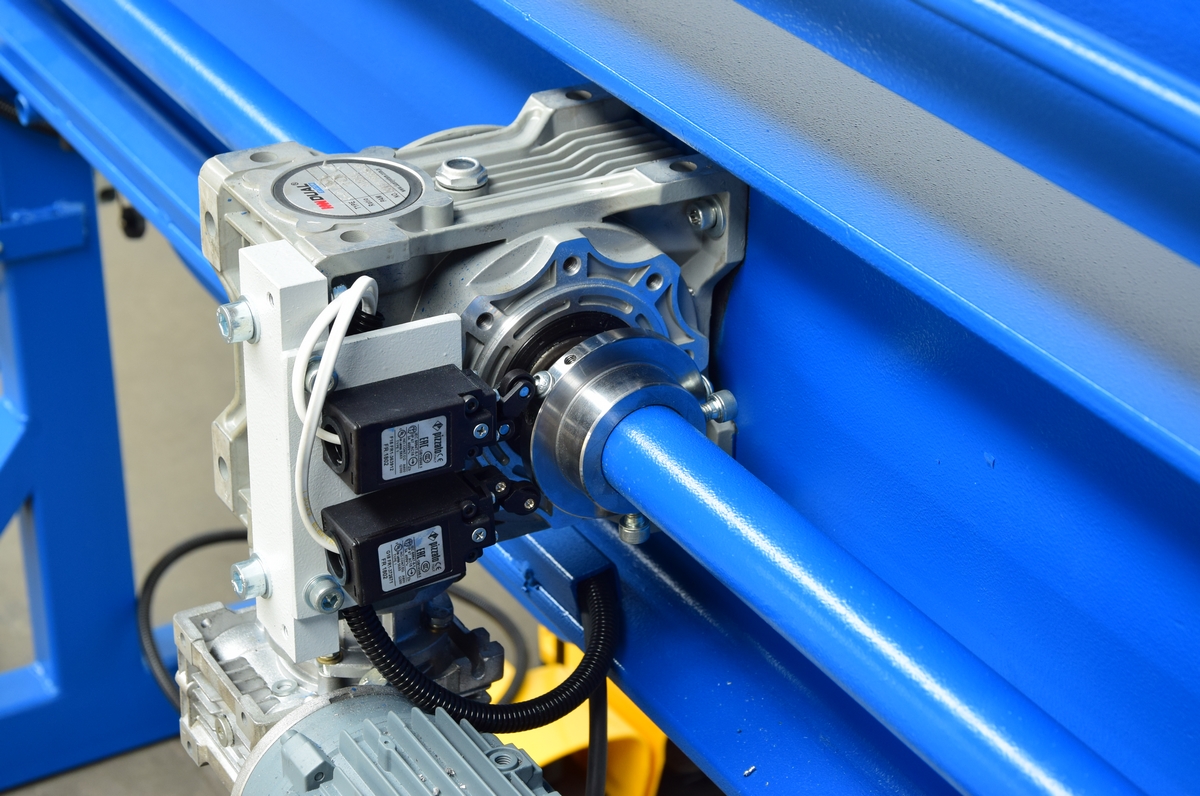

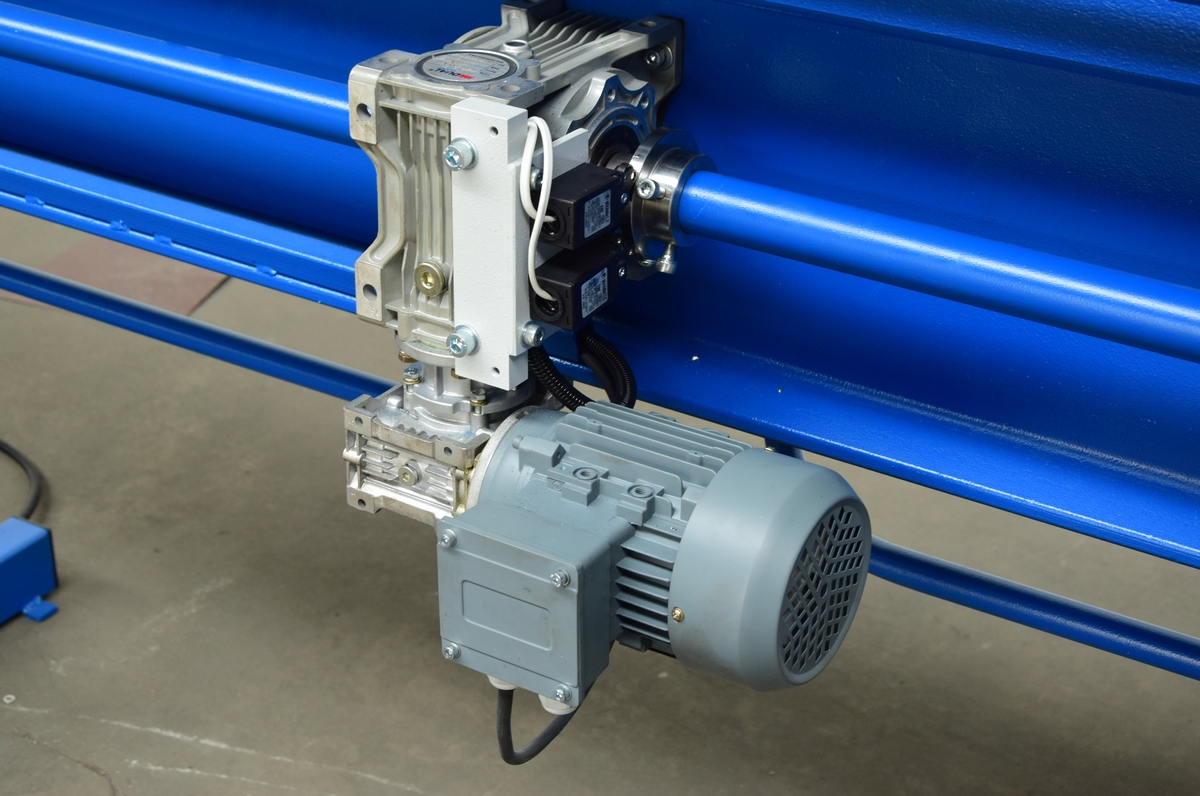

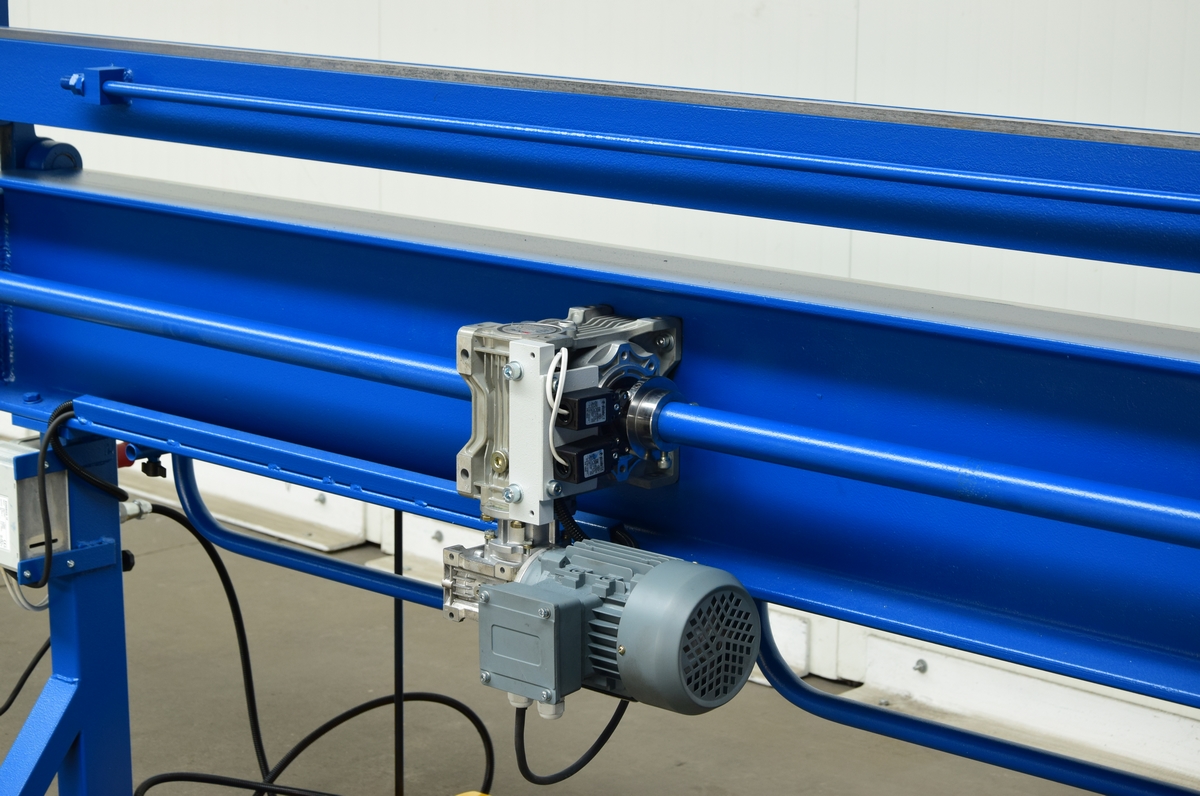

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą pedałów nożnych. Dzięki zastosowaniu falownika LG w sterowaniu zaginarki regulacja prędkości podnoszenia i opuszczania belki górnej jest bezstopniowa. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

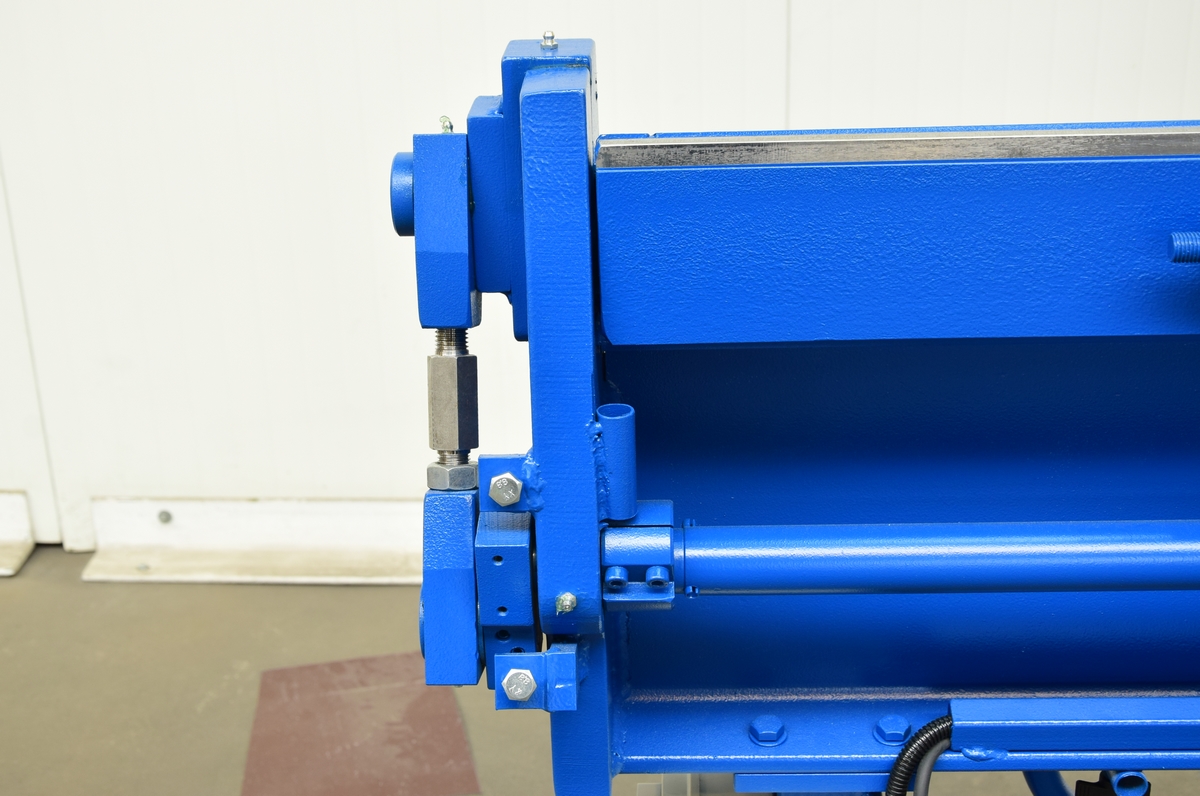

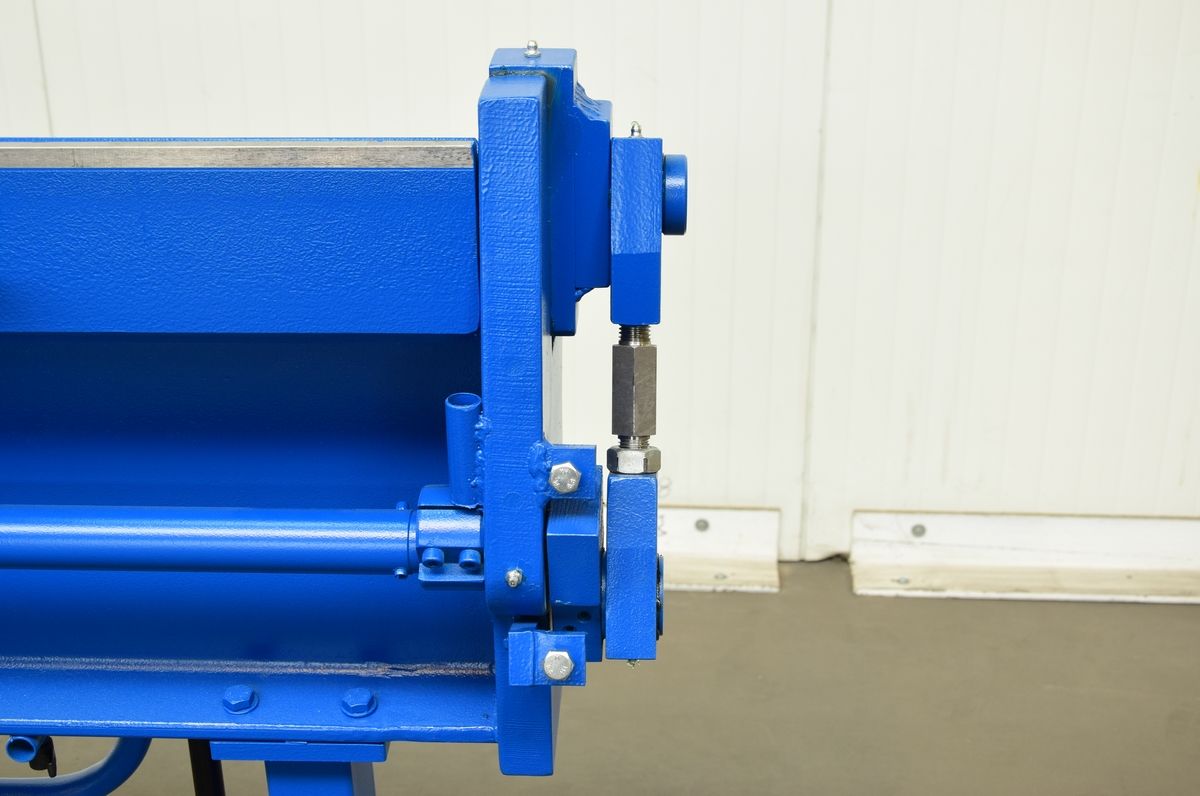

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 1
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 7
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 3
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 4
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 5
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 6
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 8
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 9
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 10
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 11
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 12
  • ZGE-2000/1.5 zaginarka z napędem górnej belki - Zdjęcie 13

Obróbka CNC

Wszystkie podzespoły oraz elementy robocze naszych zaginarek obrabiamy na maszynach numerycznych - CNC



Specjalistyczne frezarki CNC o odpowiednich długościach 3,0m oraz 4,0m umożliwiają obróbkę belek roboczych z dużą precyzją



WIĘCEJ

NASI PARTNERZY BIZNESOWI

fakro
Od 2013r. nasze produkty są w Programie Partnerskim firmy Fakro!
blachotrapez
Współpracujemy także z jednym z największych producentów blach - Blachotrapez
sid
Firma SID - oficjalny dystrybutor naszych urządzeń
  • AKTUALNOŚCI

    Katalog 2019

    Szanowni Klienci,

    zapraszamy do zapoznania się z nowym katalogiem naszych produktów.

    WIĘCEJ
  • AKTUALNOŚCI

    Patent

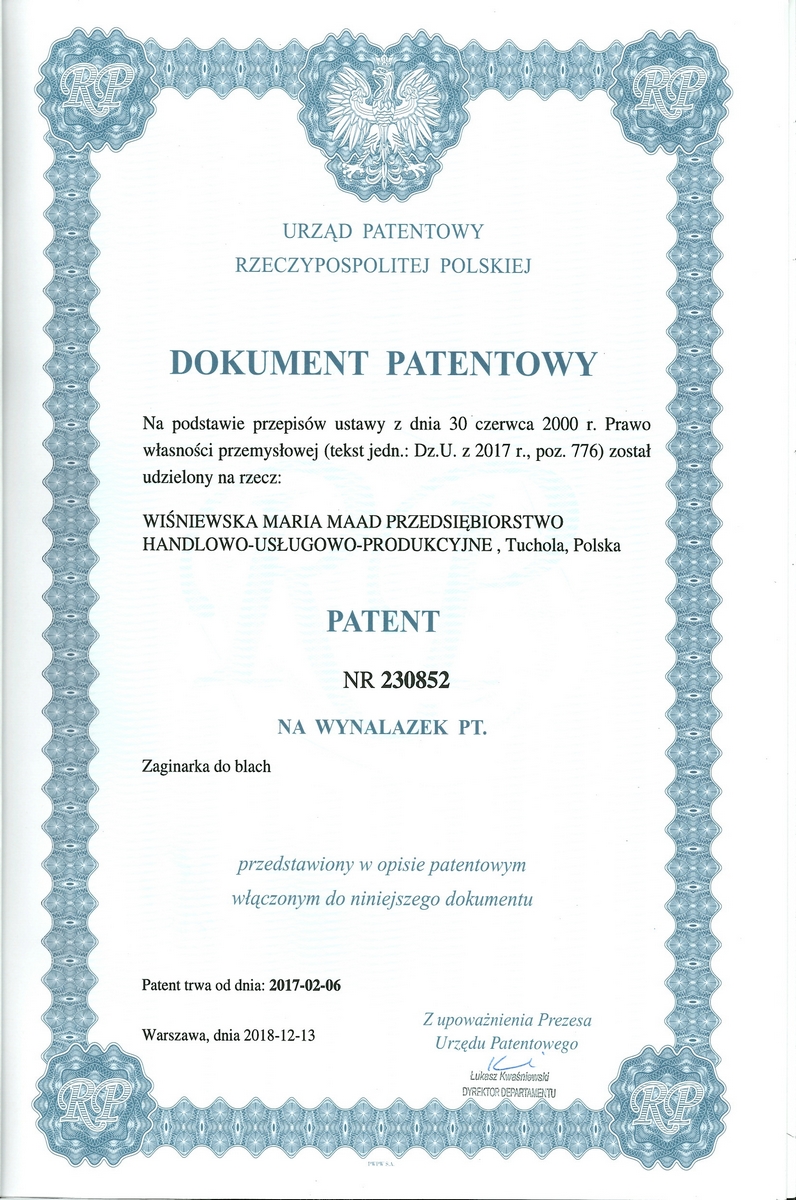

    Z wielką przyjemnością informujemy o wydaniu przez Urząd Patentowy Rzeczypospolitej Polskiej Patentu Nr 230852 na rozwiązania konstrukcyjne zastosowane w naszych zaginarkach.
