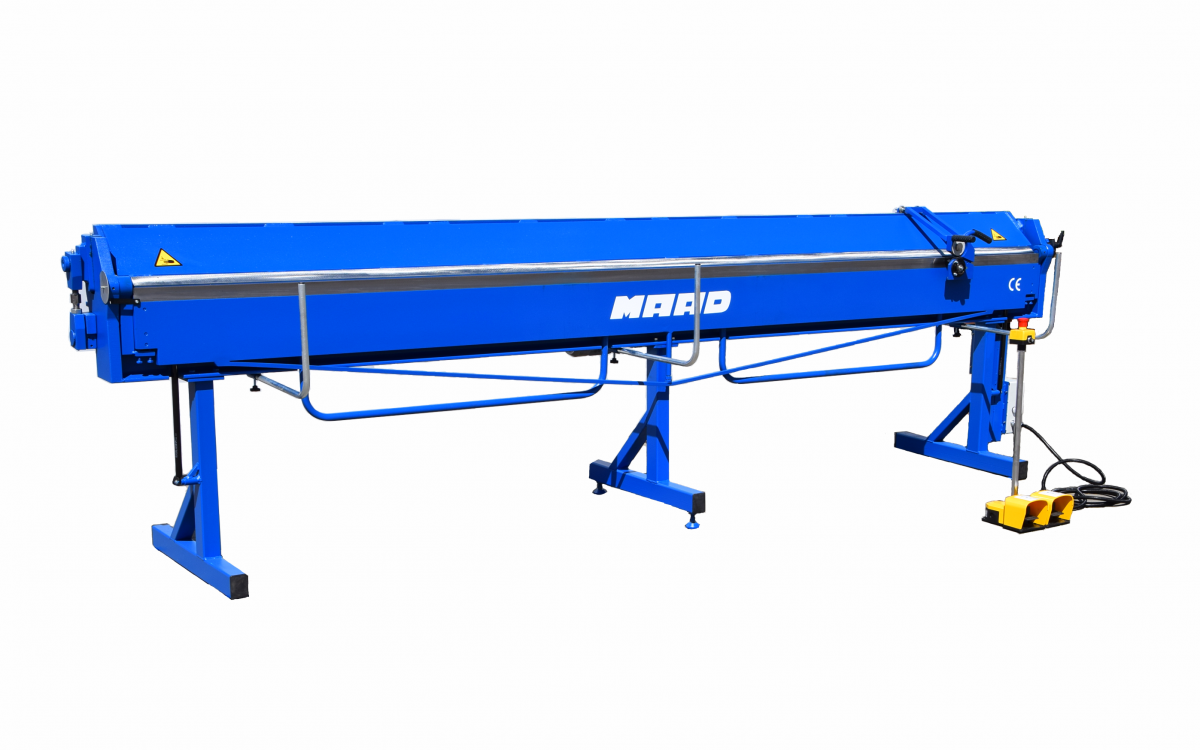

ZGE-4000/0.8 zaginarka z napędem górnej belki

INNOWACYJNY  system napędowy górnej belki dociskowej.

• półautomatyczne sterowanie belką dociskową za pomocą dwóch włączników nożnych,
• sterownie prędkością belki górnej,
• certyfikat CE,
• szybsza praca dla jednego operatora,
• większa precyzja pozycjonowania detalu dzięki wolnym rękom,
• większa wydajność,
• zwiększona ergonomia pracy.

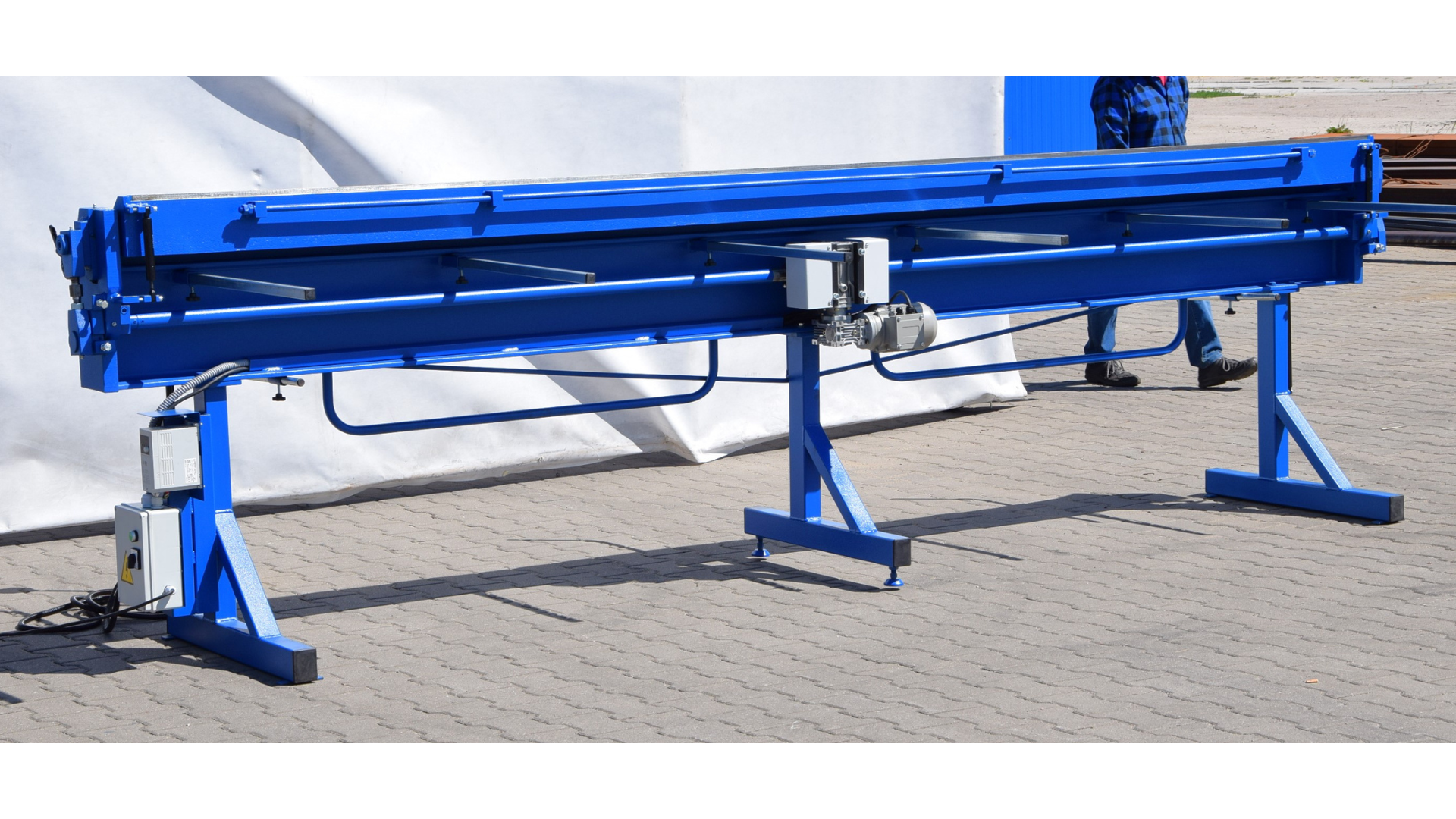

Zaginarka ZGE-4000/0.8 jest maszyną o zwartej konstrukcji, prostą w obsłudze. Odpowiednie przekroje belek roboczych i masywne korpusy boków maszyny umożliwiają gięcie blach stalowych o grubości do 0,8 mm. Funkcjonalna i niezawodna w użytkowaniu, gwarantuje bezproblemową eksploatację bez odkształceń elementów roboczych. Sterowanie nożne napędem górnej belki dociskowej zapewnia operatorowi możliwość swobodnego manewrowania materiałem podczas wykonywania obróbek blacharskich. Rozwiązanie konstrukcyjne napędu belki dociskowej chronione jest patentem NR 230852.

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

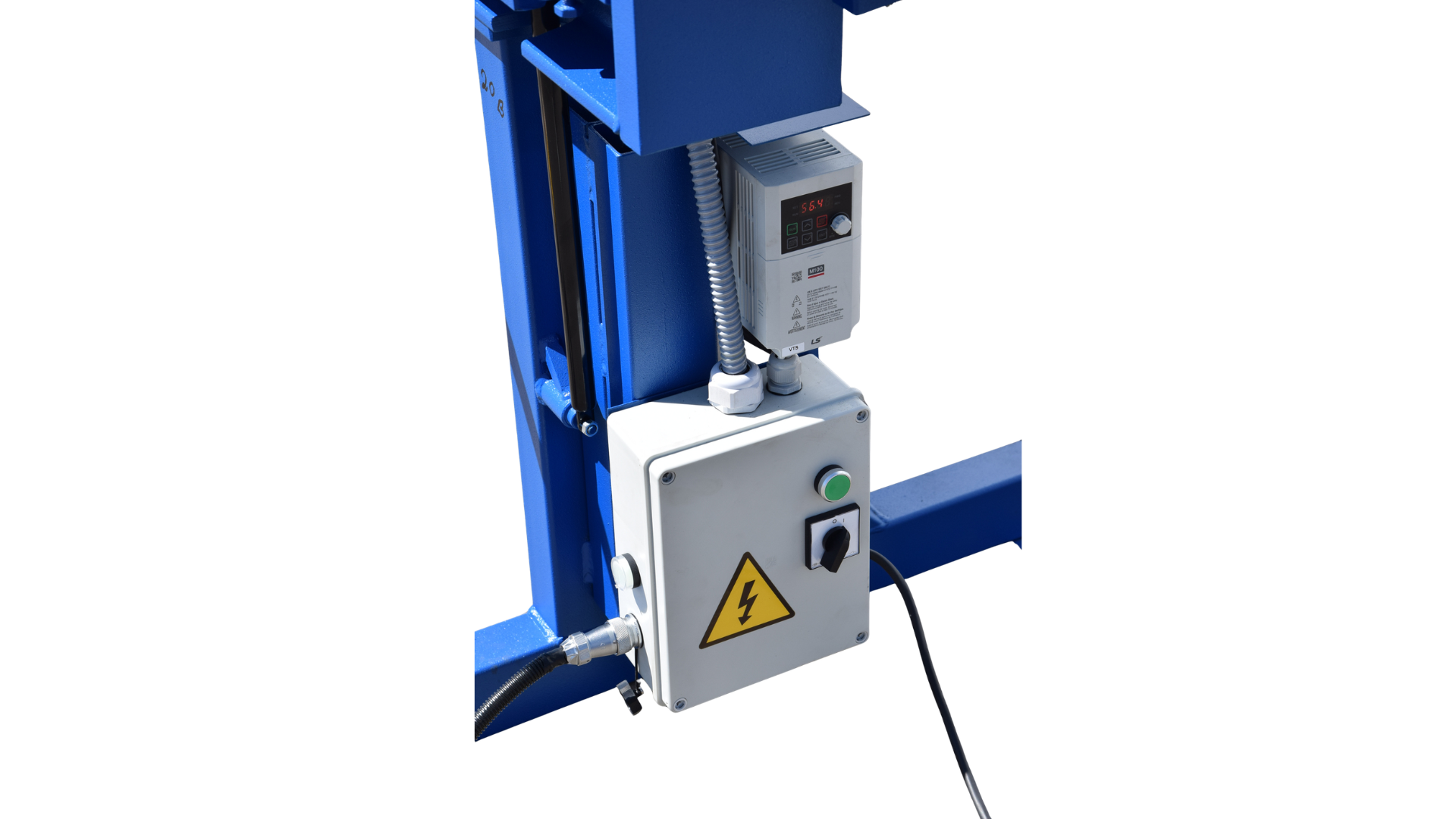

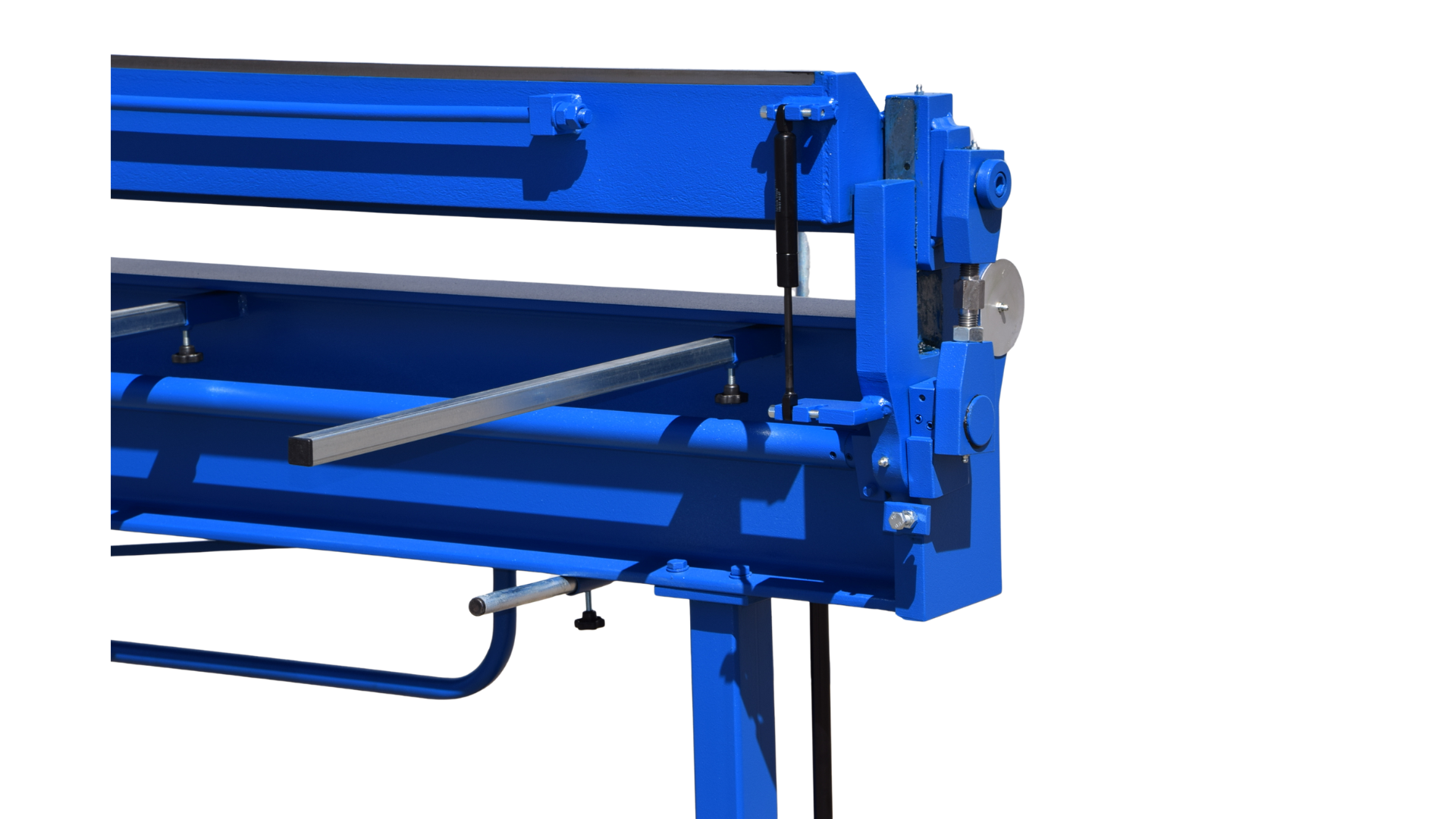

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą pedałów nożnych. Dzięki zastosowaniu falownika LG w sterowaniu zaginarki regulacja prędkości podnoszenia i opuszczania belki górnej jest bezstopniowa. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

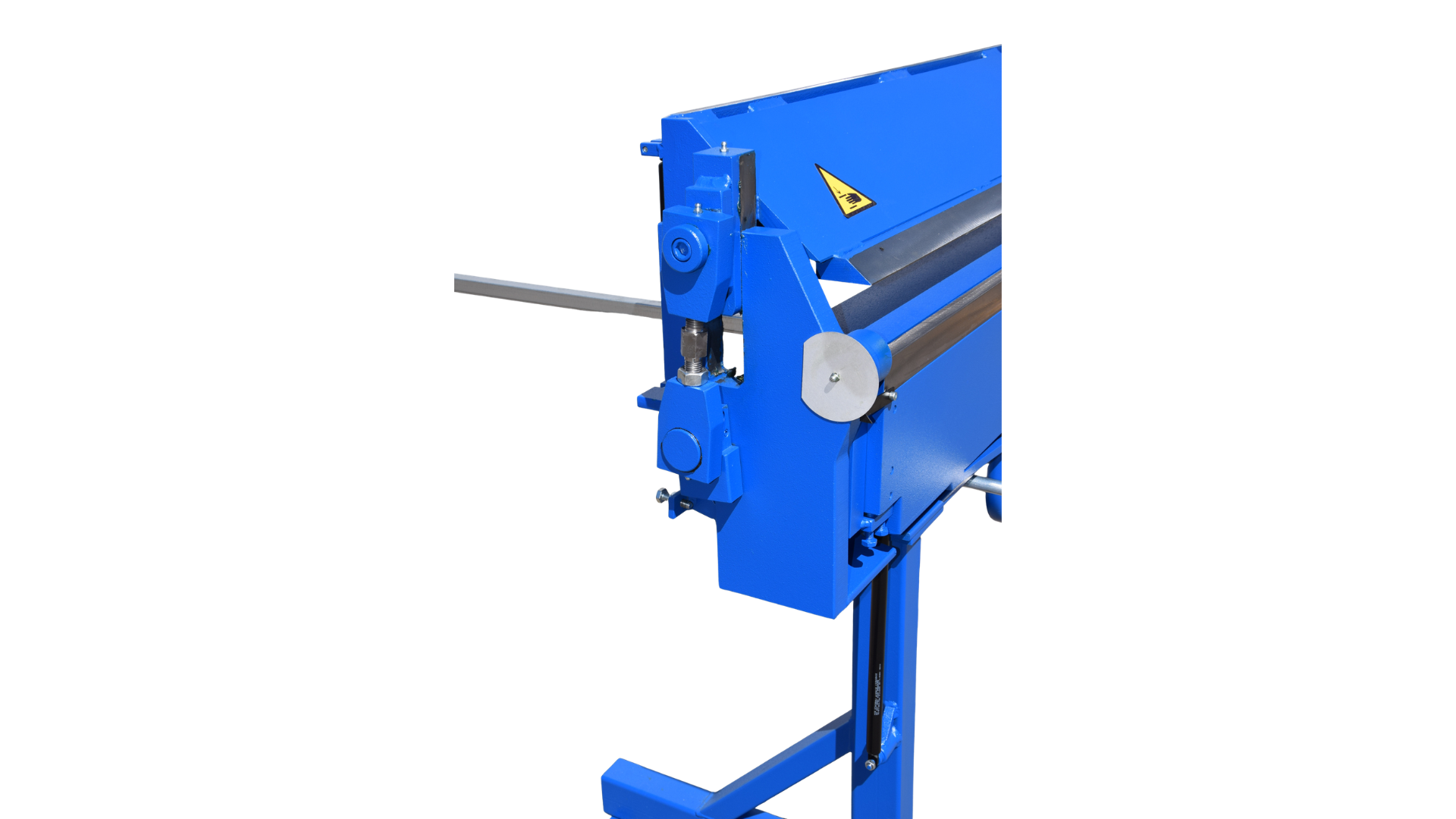

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.
